Plnič pozemní techniky - CN 6A

Použití

Plnič pohonných hmot slouží pro výdej a transport dieselu a lehkého topného oleje, nebo jiných paliv dle normy F-34 kompatibilní s NATO STANAG 3747.

Poslat poptávku
Zpět do katalogu

Popis výrobku

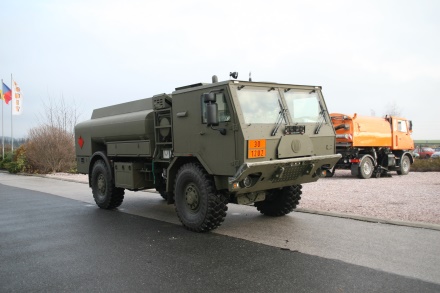

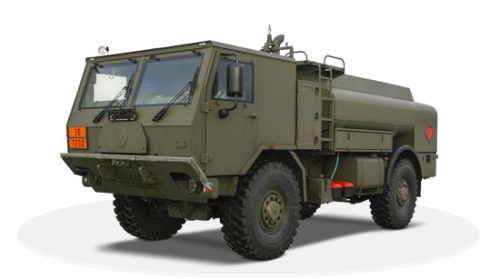

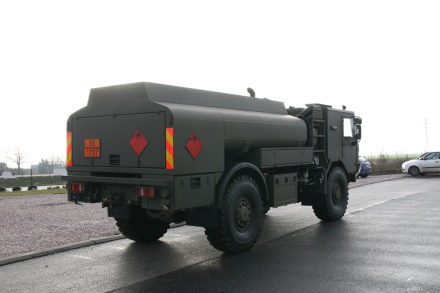

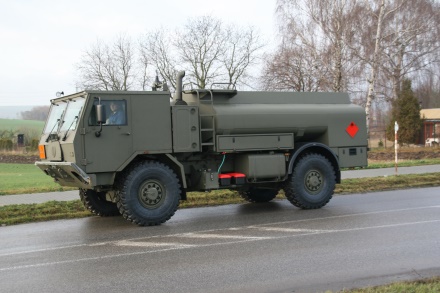

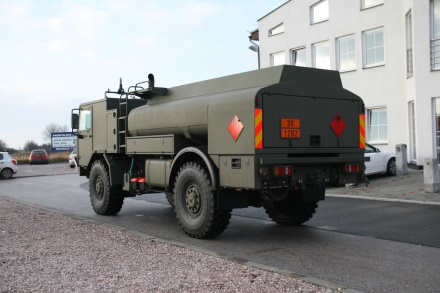

Cisternová nástavba namontovaná na podvozek TATRA 815-7 je velice nízké výšky a umožňuje tedy přepravu ve velkých letadlech pro různé logistické nasazení ve vojenských misích kdekoliv na světě. Odpovídá normám pro přepravu nebezpečných látek ADR - kód LGBF. Je jednokomorová, svařena z hliníkové slitiny o celkovém přepravním objemu cca 6 400 l, vybavená jedním vlezem s uzamykatelným poklopem, bezpečnostním ventilem, odvodem par, elektronickou plovákovou tyčí pro okamžité sledování stavu hladiny v nádrži, a bisenzorem proti přeplnění nádrže v případě spodního plnění. Ve spodní části nádrže je umístěn pneumaticky ovládaný patní ventil. V zadní části nádrže je technická skříň se zamykatelnými roletovými dveřmi nebo výklopnými dveřmi na plynových vzpěrách pro umístění armatur, měřících a výdejních zařízení.

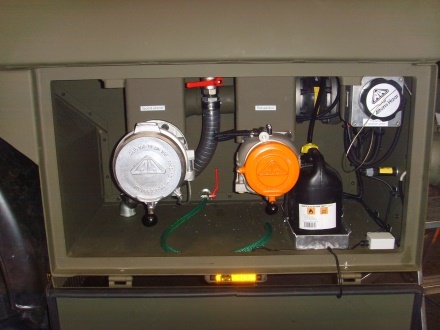

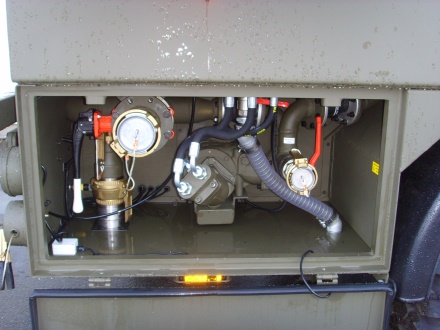

V zadní technologické skříni, která je součástí svarku, jsou umístěny armatury: hrubý filtr, 1 až 2 měřiče o max. jmenovitém průtoku do 500 l/min., 2 až 4 pneumaticky nebo hydraulicky navíjené bubny s hadicemi DN 11/4" - délka 10 - 25 m s pistolemi (max. průtok do 120 l/min.).

Technické parametry

Geometrický objem / počet komor / počet vlnolamů 6 400 l / 1 komora / 1 x vlnolam
Materiál nádrže hliníková slitina H 5182
Čerpadlo 1 x palivové čerpadlo s automatickým bypassem (max. jmenovitý průtok do 500 l/min.) - Alfons Haar
Navijáky pro výdej paliv přes plnící větve I. a II. 2 až 4 x pneumaticky nebo hydraulicky navíjené bubny s hadicemi DN 11/4" - délky od 10 - 25 m s pistolí DN 11/4", max. průtok přes hadice do 120 l/min.
Měřiče 1 až 2 x mechanické měřiče s počítadly Veeder Root s mechanickým počítadlem nebo elektronickou řídící hlavou s displeji s možností monitoringu výdeje a přenosu dat
Plnění nádrže z externího zdroje možnost plnění nádrže z externí nádrže přes vlastní čerpadlo a jeden měřič, nebo přímo přes externí čerpadlo bez měření
Spodní plnění 1 x suchá spojka API 4", odvod par - koncovky CAMLOCK 4" ve spodní části cisterny
Funkce cisternové nástavby 1 až 2 x samostatné měřené výdeje přes hadici DN 11/4" včetně výdejních pistolí, 1 x gravitační neměřený velkovýdej plombovaný, spodní plnění vlastní nádrže přes vlastní čerpadlo nebo neměřené přes externí čerpadlo, spodní plnění přes externí čerpadlo na terminálu, sání použitého paliva přes měřič, vrchní plnění přes inspekční otvor s vlezem, přečerpávání z jedné nádrže do druhé bez použití vlastní nádrže
Barva nástavby khaki zelená
