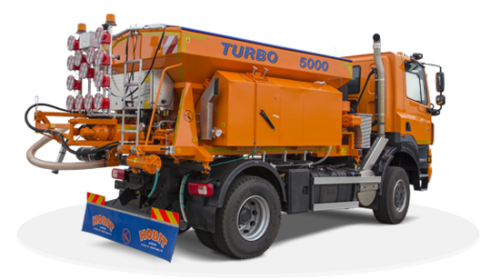

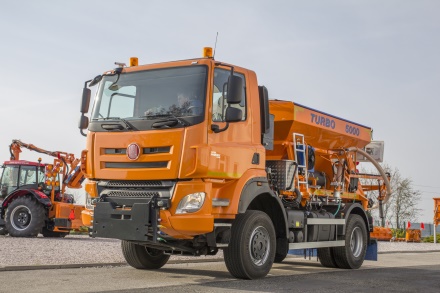

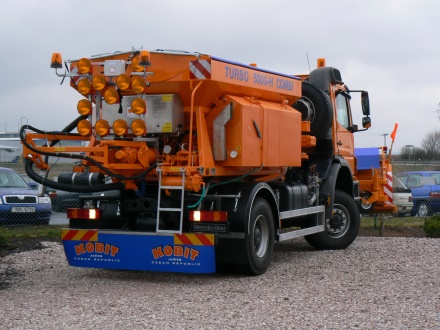

Vysprávková souprava TURBO 5000

Použití

Stroj je určen k opravě vozovek, výspravě – vyplnění výtluků studenou balenou směsí. Typ TURBO 5000 je určen pro podvozky nebo nosiče s celkovou hmotností 18(19) t.

Popis výrobku

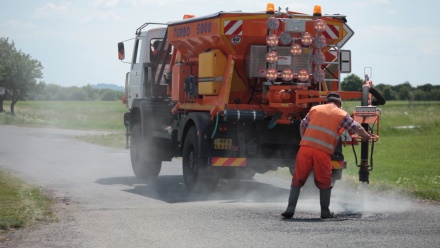

Stroj TURBO 5000 pomocí své speciální technologie (využití silného proudu vzduchu) čistí a vyplňuje výtluky na vozovce studenou balenou směsí. Takzvaná trysková metoda umožňuje kontinuální tvorbu studené balené směsi kameniva a asfaltové emulze přímo nad výtlukem.

Technologický postup:
  1. vyčištění (vyfoukání) výtluku proudem vzduchu
  2. do proudu vzduchu se začne vstřikovat asfaltová emulze a výtluk se penetruje
  3. do proudu vzduchu a asfaltové emulze se začne přisávat kamenivo, které se před dopadem do výtluku obaluje asfaltovou emulzí a proud vzduchu zatlačuje kamenivo do výtluku a tím ho vyplňuje
  4. v poslední fázi se vypne emulze a čisté kamenivo uzavře (podrtí) vyplněný výtluk

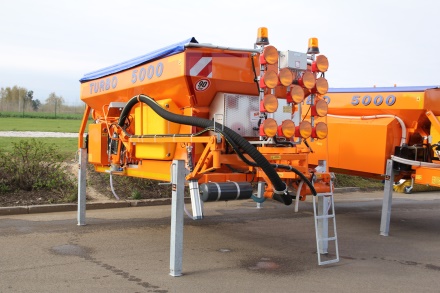

Základem stroje TURBO 5000 je zásobník na kamenivo. Velikost zásobníku určuje nosný podvozek. Na boku zásobníku je namontována nádrž na asfaltovou emulzi, která je izolovaná a obsahuje topnou rouru pro ohřev emulze.

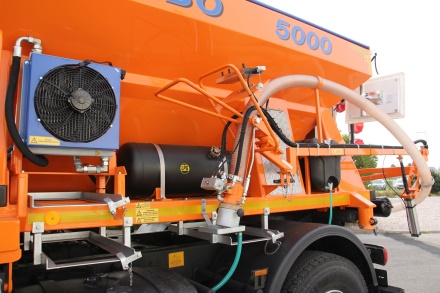

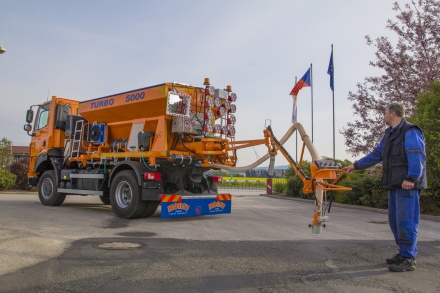

Dmychadlo dodává velké množství vzduch do směšovače, kde dojde k ejektorovému efektu a přisypané kamenivo je unášeno proudem vzduchu trubicí až nad výtluk, kde dojde obalení emulzí a tím vytvoření studené balené směsi. Pracovní a ovládací místo je na konci operačního ramene. Akční rádius ramene je 180°. Délkově je rameno závislé na typu stroje TURBO.
Všechny funkce jsou ovládány z místa operátora, tedy z pracovního místa u výtluku.

Pohon nástavby zajišťuje pomocný diesel motor nebo silová hydraulika podvozku – nosiče. Variabilní konstrukce umožňuje uchycení nástavby na vozidla různými způsoby (na pomocný rám podvozku, do čepů mezirámu místo sklápěcí korby a výměnné systémy (hákové kontejnerové rámy, NN3 a pomocí rychloupínacích odklopných šroubů).

Technické parametry

Objem násypky 5 m3
Objem nádrže na emulzi 1 000 - 1 100 l
Objem nádrže na vodu 320 l
Vynášení materiálů 1x šnek / 2 x šnek
Délka x šířka x výška 4 900 mm x 2 250 mm x 1 700 mm
Pohon H - komunální hydraulika podvozku
nebo
M - diesel motor
