Použití

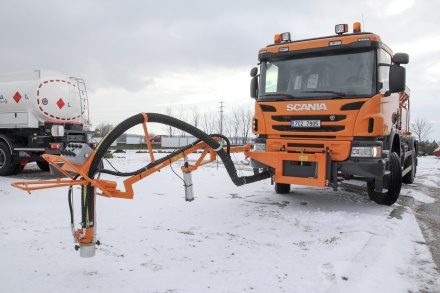

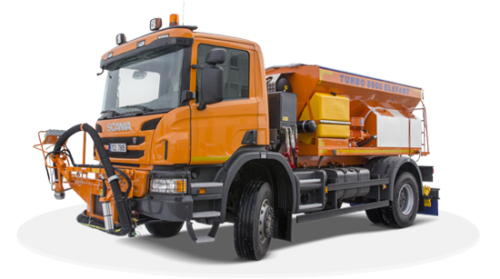

Stroj je určen k opravě vozovek, výspravě – vyplnění výtluků studenou balenou směsí. Typ TURBO ELEFANT má pracovní rameno umístěno na čelní upínací desce je určen pro podvozky nebo nosiče s celkovou hmotností 18(19) t.

Popis výrobku

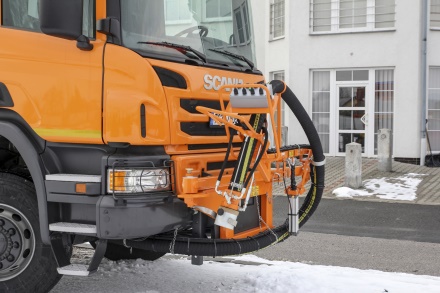

Stroj TURBO ELEFANT pomocí své speciální technologie (využití silného proudu vzduchu) čistí a vyplňuje výtluky na vozovce studenou balenou směsí. Takzvaná trysková metoda umožňuje kontinuální tvorbu studené balené směsi kameniva a asfaltové emulze přímo nad výtlukem. Od ostatních typů strojů TURBO se liší umístěním pracovního ramene na čelní upínací desku.

Technologický postup:

1. vyčištění (vyfoukání) výtluku proudem vzduchu
2. do proudu vzduchu se začne vstřikovat asfaltová emulze a výtluk se penetruje
3. do proudu vzduchu a asfaltové emulze se začne přisávat kamenivo, které se před dopadem do výtluku obaluje asfaltovou emulzí a proud vzduchu zatlačuje kamenivo do výtluku a tím ho vyplňuje
4. v poslední fázi se vypne emulze a čisté kamenivo uzavře (podrtí) vyplněný výtluk

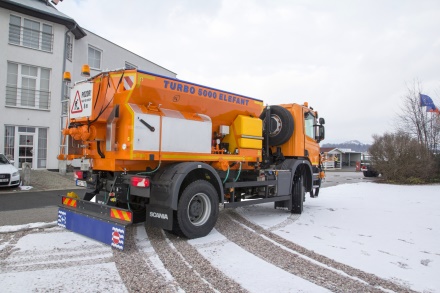

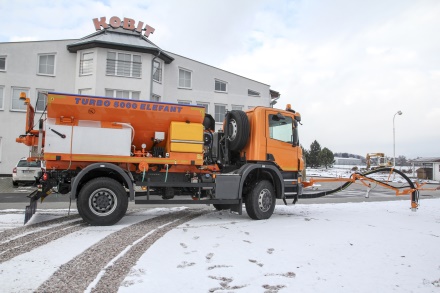

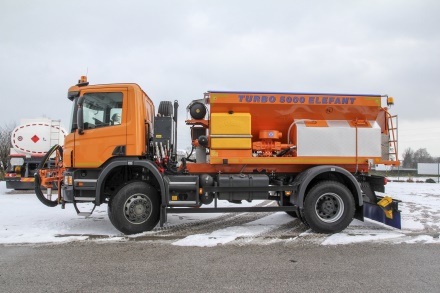

Základem stroje TURBO ELEFANT je zásobník na kamenivo. Velikost zásobníku určuje nosný podvozek. Na boku zásobníku je namontována nádrž na asfaltovou emulzi, která je izolovaná a obsahuje topnou rouru pro ohřev emulze.

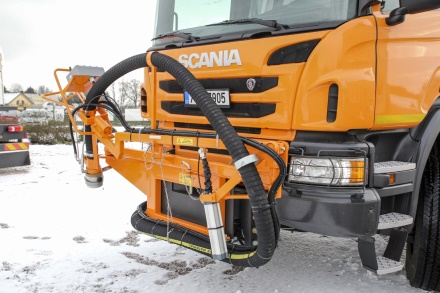

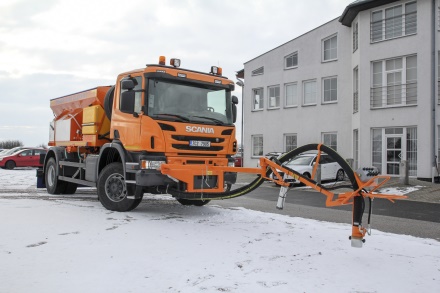

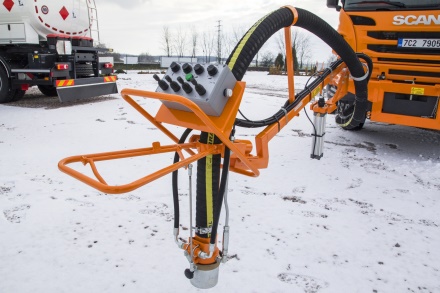

Dmychadlo dodává velké množství vzduch do směšovače, kde dojde k ejektorovému efektu a přisypané kamenivo je unášeno proudem vzduchu trubicí až nad výtluk, kde dojde obalení emulzí a tím vytvoření studené balené směsi. Pracovní a ovládací místo je na konci operačního ramene. Akční rádius ramene je 180°. Délkově je rameno závislé na typu stroje TURBO.
Všechny funkce jsou ovládány z místa operátora, tedy z pracovního místa u výtluku.

Pohon nástavby zajišťuje pomocný diesel motor nebo silová hydraulika podvozku – nosiče. Variabilní konstrukce umožňuje uchycení nástavby na vozidla různými způsoby (na pomocný rám podvozku, do čepů mezirámu místo sklápěcí korby nebo jako výměnný systém pomocí rychloupínacích odklopných šroubů.

Technické parametry
