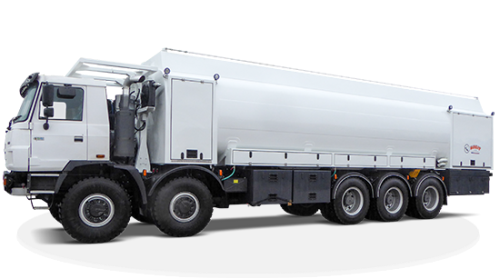

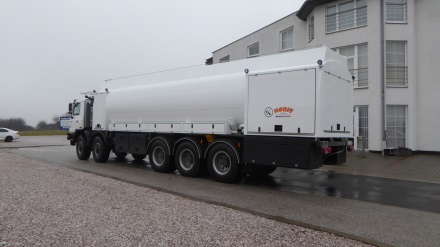

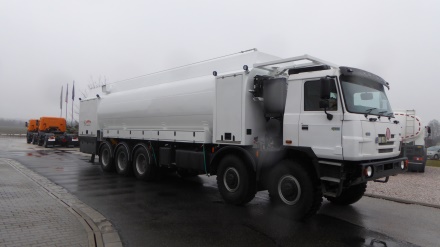

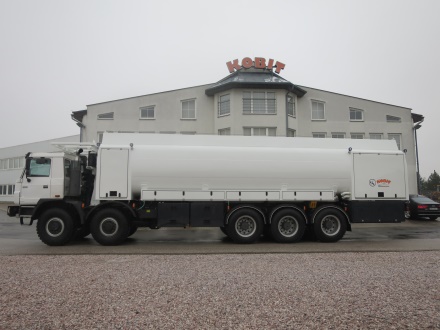

Servisní cisternový modul - CSN 28

Použití

Cisternový servisní modul slouží k plnění důlních, stavebních a zemních strojů ropnými čistými látkami (naftou, pěti druhy čistých olejů a chladící kapalinou).

Poslat poptávku
Zpět do katalogu

Popis výrobku

Servisní modul dále umožňuje tlakové a velkoobjemové plnění hybných částí tuhými mazivy, mytí tlakovou vodou a vysávání špinavých použitých olejů.

Cisternová nástavba odpovídá všem předpisům pro přepravu nebezpečných látek ADR- kód LGBF a je možné ji namontovat pevně na libovolné podvozky o užitečné hmotnosti min. 36 tun. Cisterna je 9-ti komorová o celkovém objemu 28 000 l (1 x 18 000 ltr. - nafta, 2 x 1 200 l + 2 x 800 l + 1 x 2 000 l čisté oleje, 2 000 l - chladící kapalina, 2 500 l špinavé oleje, 500 l voda), materiál cisterny - nerez ocel AISI 304, ve spodní části cisterny jímka pro montáž patního ventilu na diesel, zvedací oka, ve vrchní části bezpečnostní ochoz s inspekčním otvorem DN 20", 2 x drenážní otvory pro odvod úkapů, technologické prostory za kabinou a v zadní části cisterny.

Technické parametry

Celkový geometrický objem / počet komor / rozdělení komor 28 000 l / 9 komor / 1 x 18 000 l - nafta, (2 x 1 200 l + 2 x 800 l + 1 x 2 000 l - čisté oleje), 2 000 l - chladící kapalina, 2 500 l - špinavé oleje, 500 l - voda, 750 kg - tuhá maziva
Materiál nádrže nerez ocel AISI 304

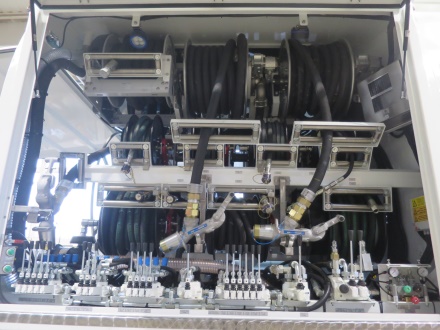

Diesel
1 x hydraulicky navíjený buben - HV průměr hadice DN 2", délka 15 m, tlaková koncovka DN 11/2" - (max. průtok do 700 l/min.)
1 x hydraulicky navíjené bubny - HV průměr hadice DN 38, délka 15 m, tlaková koncovka DN 11/2" - (max. průtok do 350 l/min.)
1 x hydraulicky navíjené bubny - LV průměr hadice DN 32, délka 15 m, pistole DN 32 mm - (max. průtok do 120 l/min.)
Palivová čerpadla poháněné hydraulicky 1 x max. jmenovitý průtok do 500 - 750 l/ min. s automatickým bypasem
1 x max. jmenovitý průtok do 1000 l/min.
Vrchní a spodní plnění vrchní plnění - plnící otvor se zamykatelným poklopem DN 250 mm
spodní plnění - 2 x tlaková koncovka DN 2"
Průtočný měřič s mechanickým počítadlem mechanické počítadlo Veeder Root + samostatný pulzní snímač pro možnost připojení přenosu dat (monitoring výdeje)
Čisté oleje 5 x čerpadlo průtok 25-50 l/min.
5 x mechanicky nebo hydraulicky navíjené bubny s hadicemi, délka 15 m + pistole
Chladicí kapalina 1 x čerpadlo průtok 25-50 l/min.
1 x mechanicky nebo hydraulicky navíjená hadice na buben, délka 15 m + pistole
Špinavé oleje 1 x čerpadlo průtok cca 50 l/min. se sací hloubkou max. 4 m
1 x mechanicky nebo hydraulicky navíjená hadice na buben, délka 15 m + pistole
Voda 1 x tlakové čerpadlo - průtok cca 25 l/min. , tlak do 130 bar pro mytí
1 x mechanicky navíjená hadice na buben, délka 15 m + pistole
Tuhá maziva - Tlakové mazání 1 x tlakové čerpadlo - průtok cca 1,5 kg/min., tlak do 300 bar pro tlakové mazání
1 x mechanicky nebo hydraulicky navíjená hadice na buben, délka 15 m + tlaková pistole
Tuhá maziva - Velkoobjemové mazání 1 x čerpadlo - průtok max. 20 kg/min., tlak do 100 bar pro velkoobjemové mazání
1 x mechanicky nebo hydraulicky navíjená hadice na buben, délka 15 m + koncovka
Sledování okamžitého naplnění všech komor 2 x display v technologických prostorech
Kompresor pro doplňování pneumatik hydraulický pohon, cca 60 CFM
Ochrana řidičů v kabině v případě práce v povrchových dolech se montují ochranné rámy ROPS / FOPS
Požadované užitečné zatížení na podvozek min. 36 000 kg ( celková hmotnost cca 53 - 55 tun)
Rozložení hmotností na podvozku 5-ti nápravový podvozek (2 x 9 tun + 3 x 13 tun)
