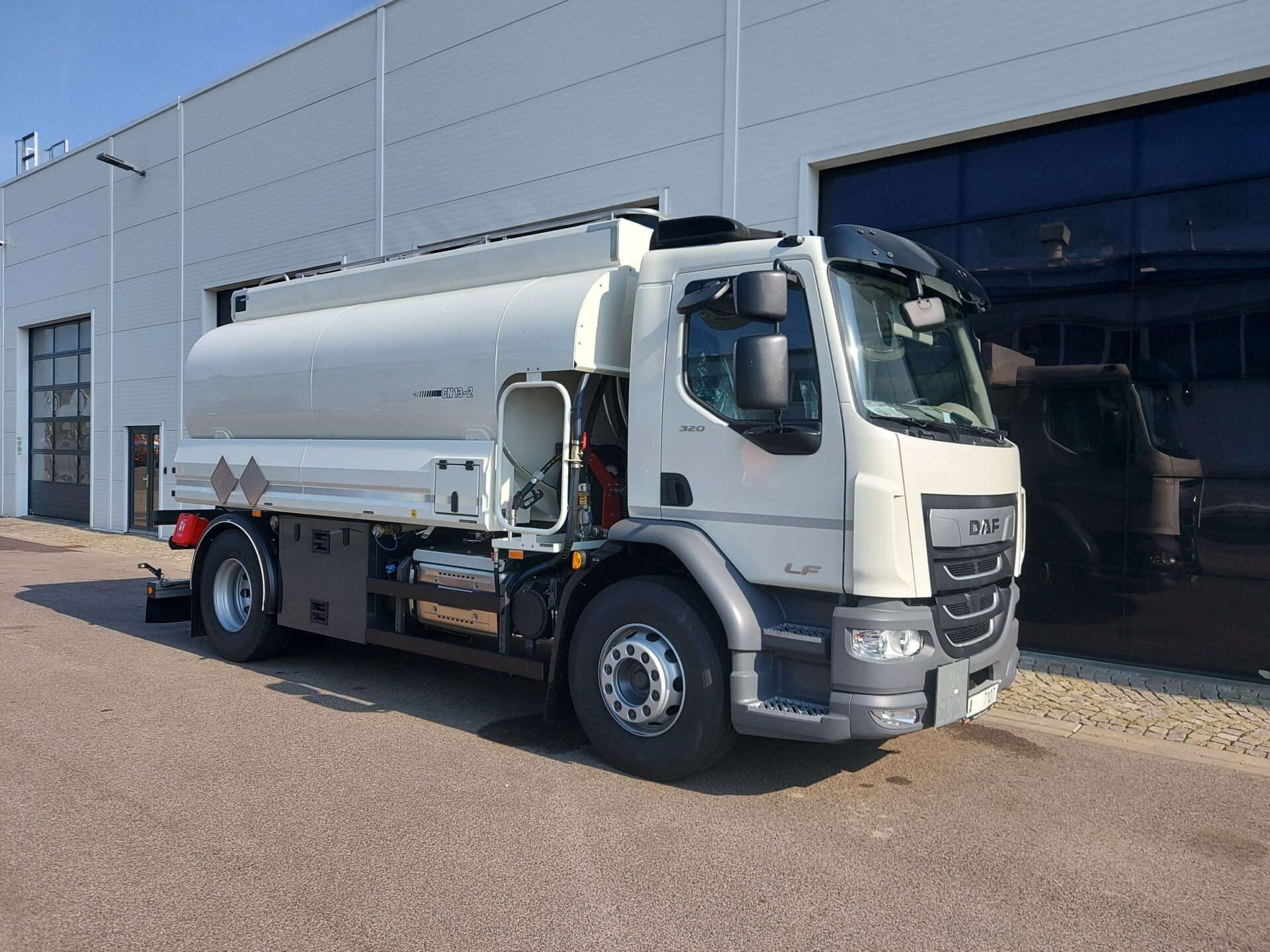

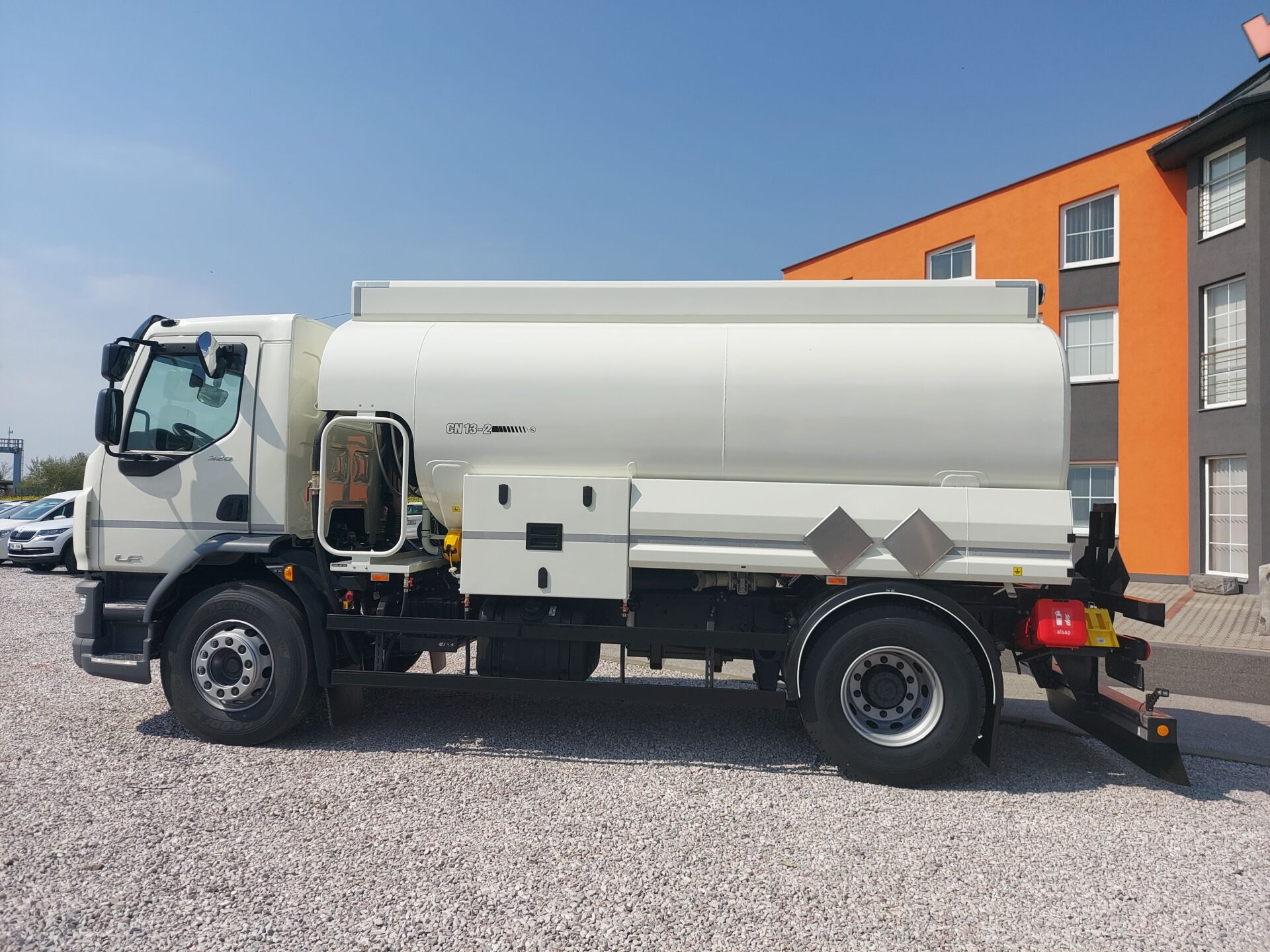

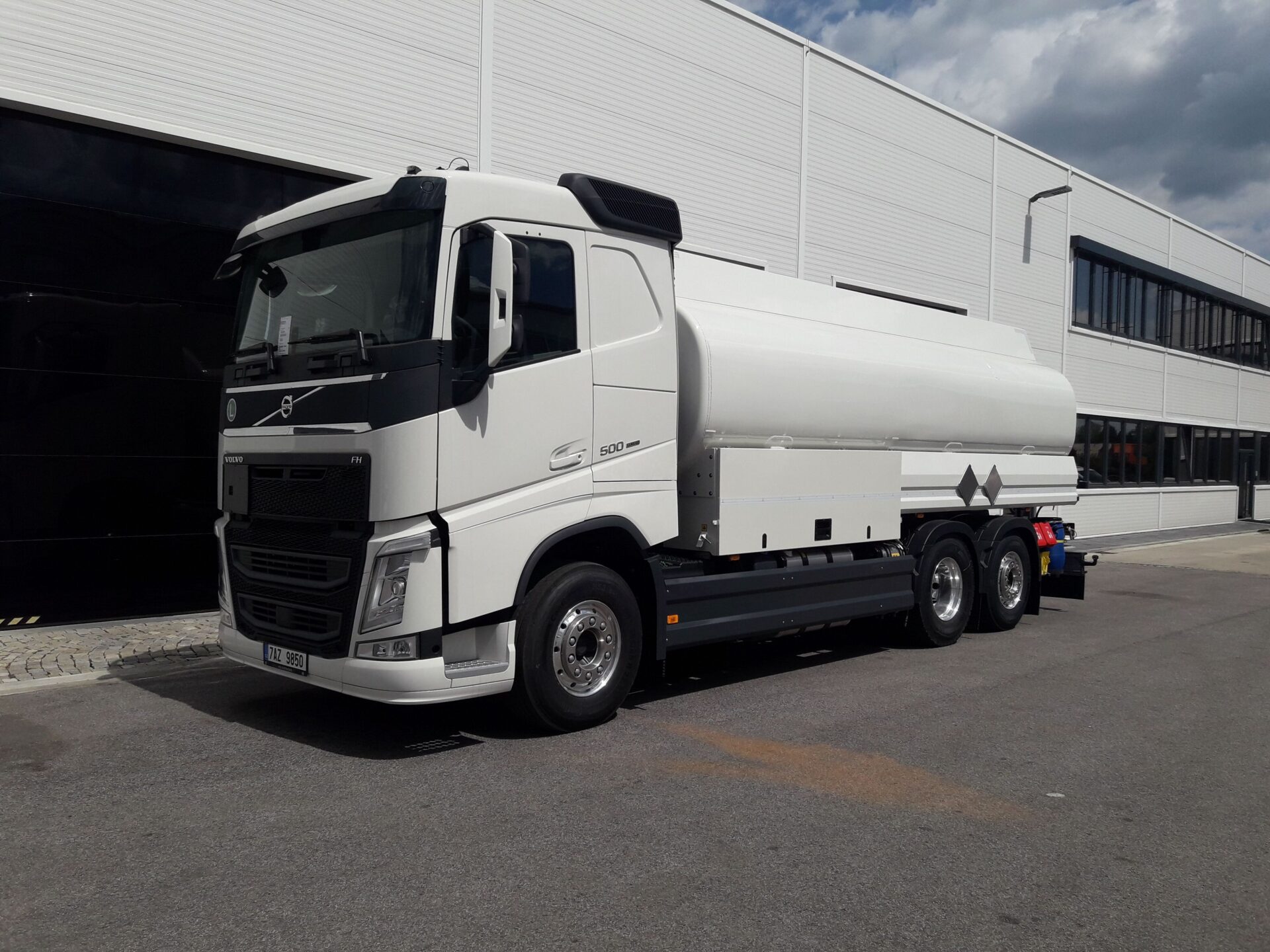

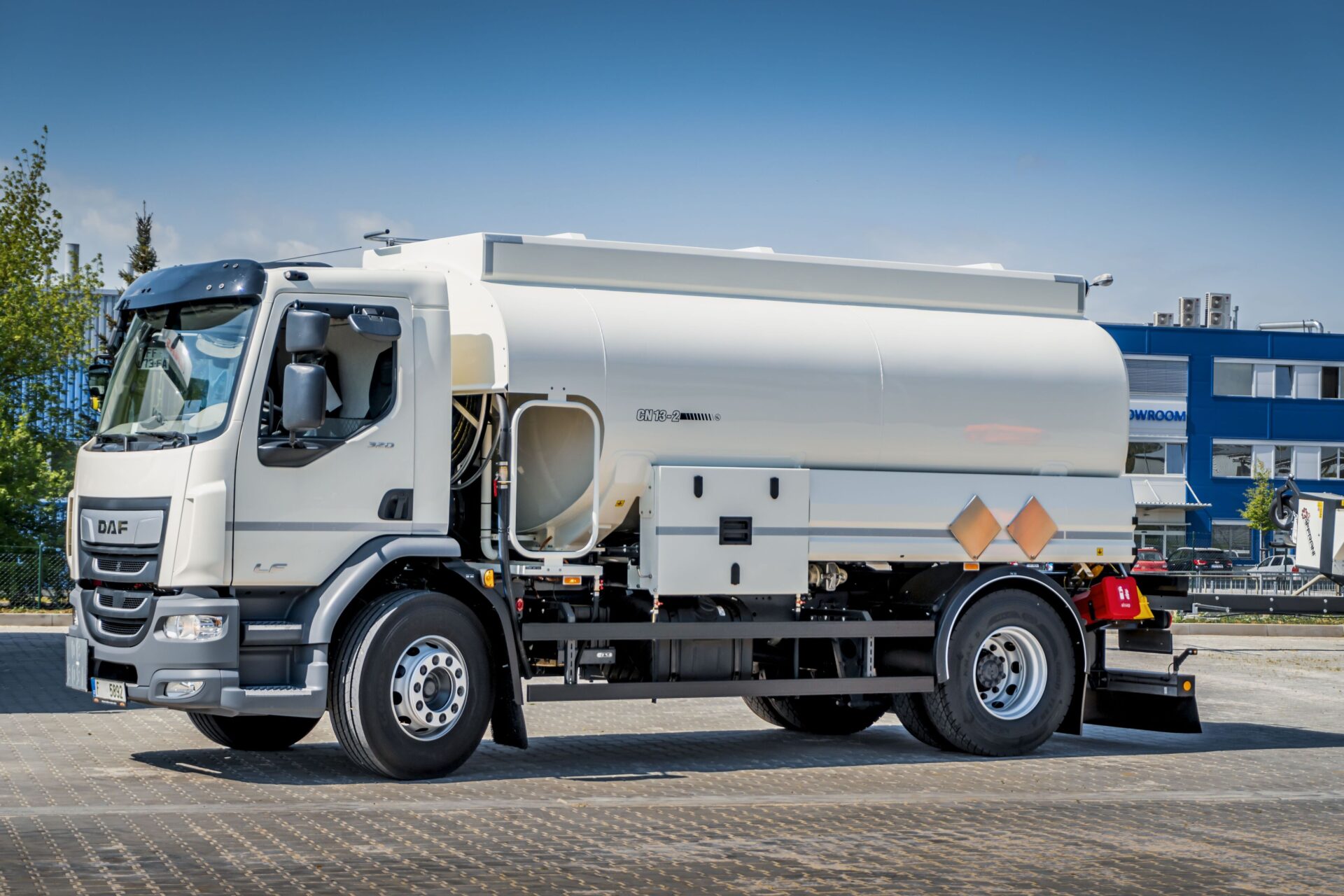

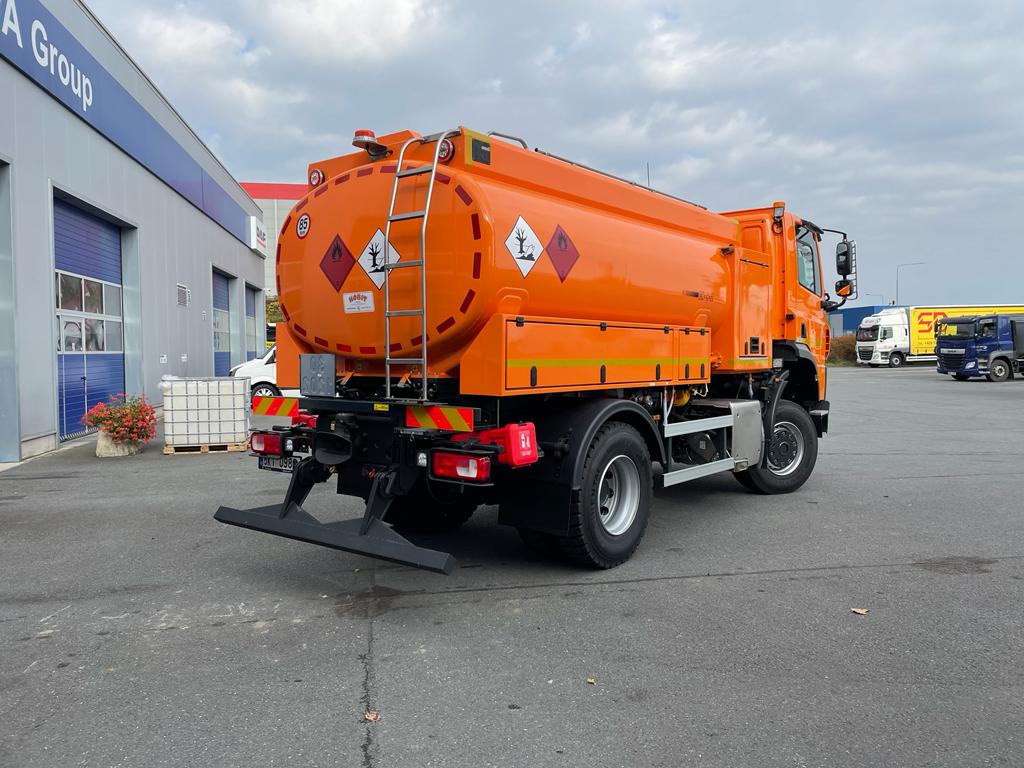

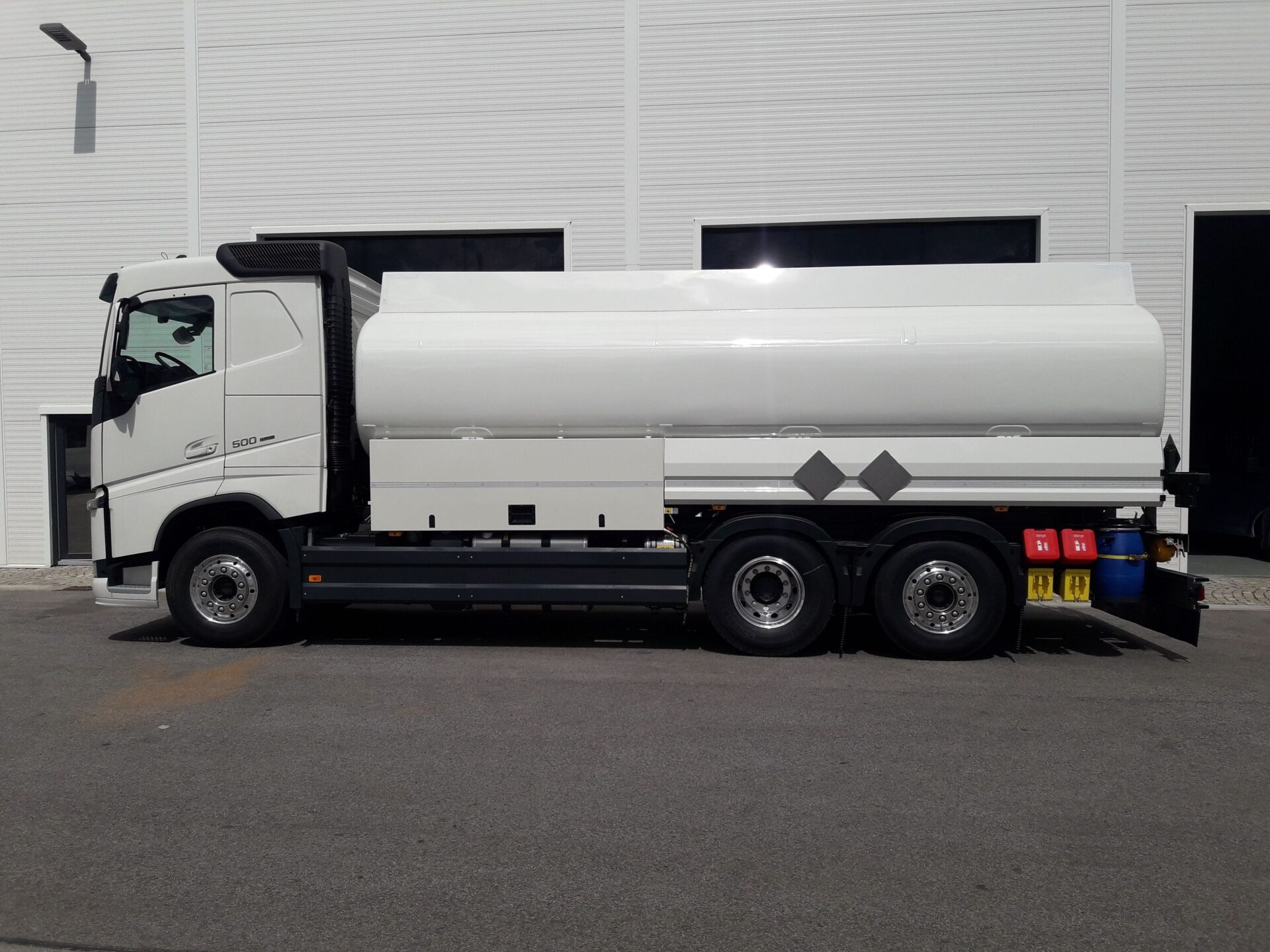

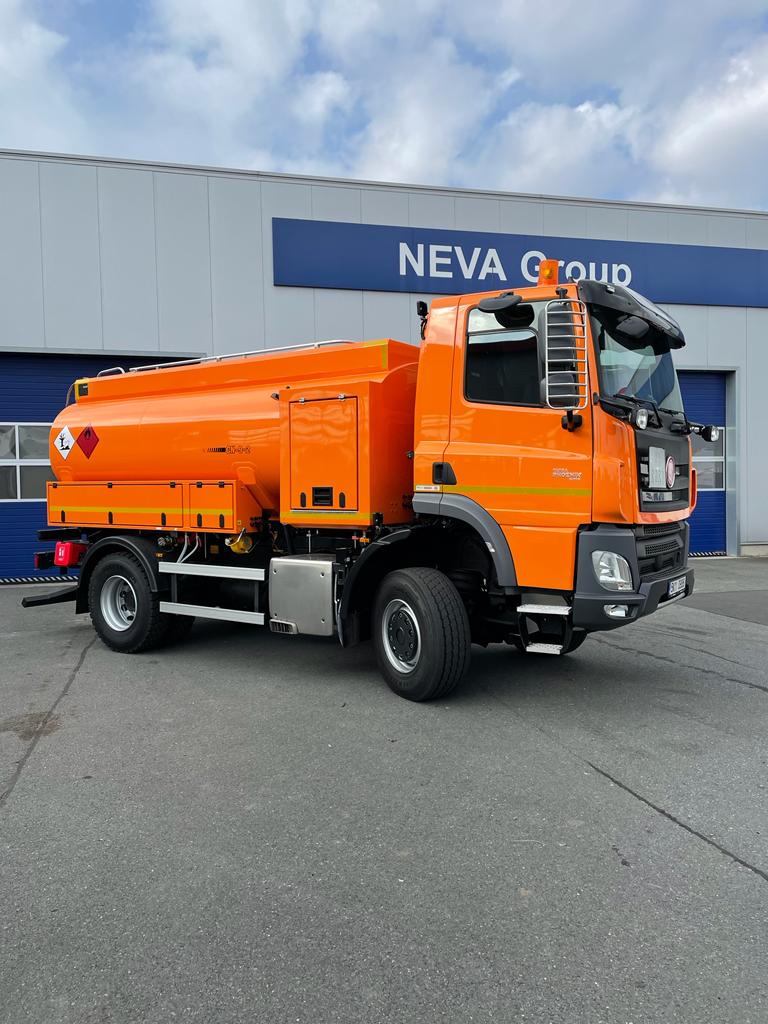

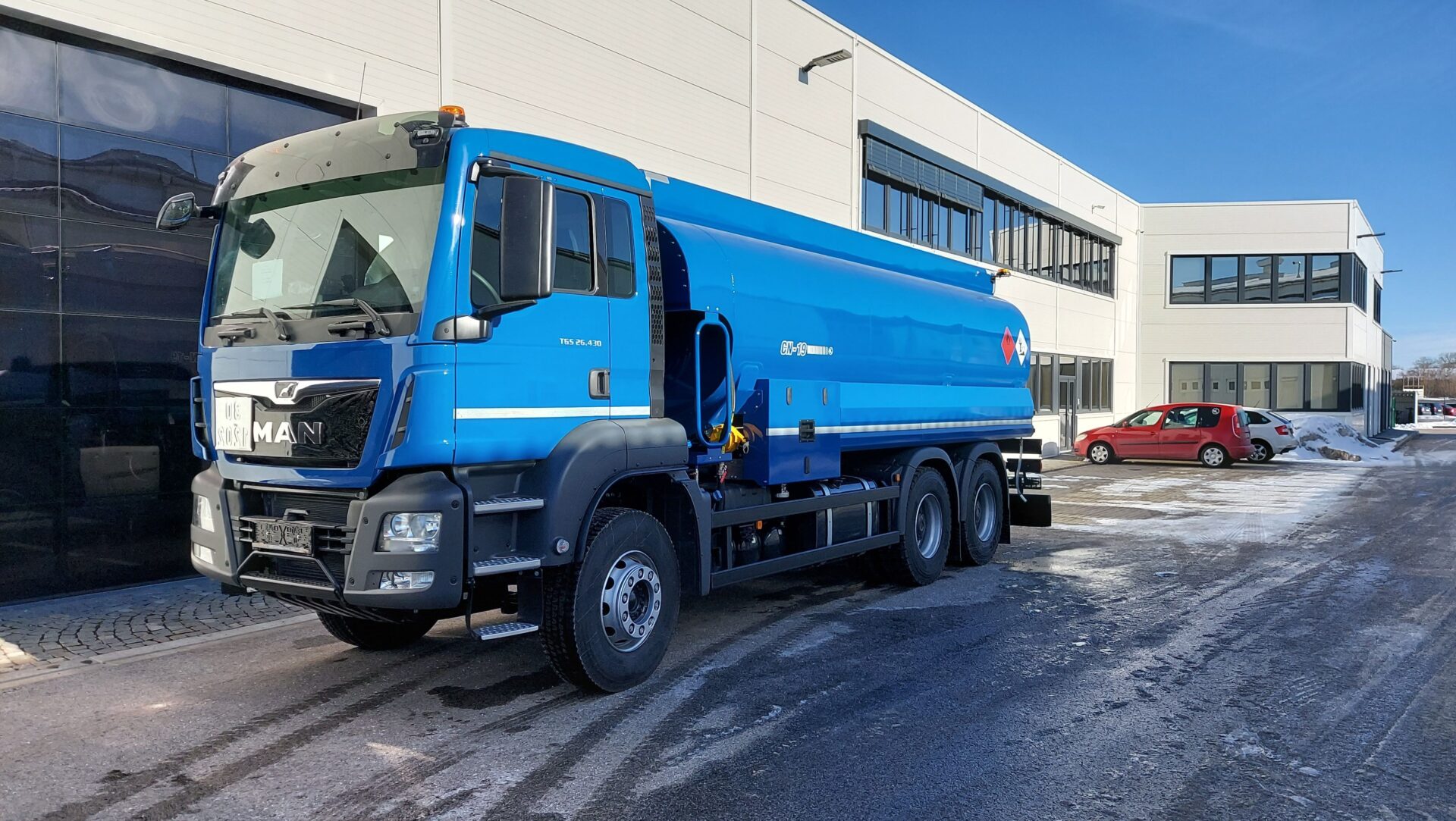

Cisternové nástavby na PHM CN 12 – 20

Cisternová nástavba slouží pro přepravu a k plnění stavebních strojů, vozidel a dalších strojů naftou nebo lehkým topným olejem. Cisternová nástavba odpovídá všem předpisům pro přepravu nebezpečných látek dle normy ADR- tř.3 dle kódu LGBF a je možné ji namontovat pevně na libovolné podvozky o užitečné hmotnosti min. 12 – 17 tun.

Konstrukce cisternové nádrže

1 – 4 komory, o přepravním objemu 12 000 – 20 000 L., uvnitř nádrže jsou přivařené vlnolamy nebo příčky dle norem ADR, materiál cisterny – hliníková slitina H 5182 (nebo nerez ocel AISI 304). Cisterna je osazena bezpečnostními ventily, rekuperací pro možnost spodního a vrchního plnění. Umístění výdejního technologického uzavřeného prostoru za kabinou nebo v zadní části vozidla dle váhové rozvahy podvozku.

Výdejní zařízení :

1x měřený výdej přes mechanicky pomocí torzní pružiny, hydraulicky nebo pneumaticky navíjený buben s hadicí DN 32 (38), délky 15-40 m, výdejní pistole DN 32 (38) – průtok 180 – 250 L./min.,

1x měřený výdej přes mechanicky navíjený buben s hadicí DN 25, délka 15 m + pistole DN 20 s automatickým vypínáním ( průtok do 60 L./min.)

1x měřený velkovýdej přes samostatný vývod s koncovkou DN 3“ a víčkem (MK 3“)

Měření

Max. průtok do 500 – 700 L./min. – mechanické počítadlo nebo elektronické s přepočtem na 15°C včetně elektronické tiskárny, možnost napojení s přenosem vydaných dat do konkrétních plněných mobilních vozidel, strojů a zařízení po přihlášení kartou RFID nebo čipem na PC.
