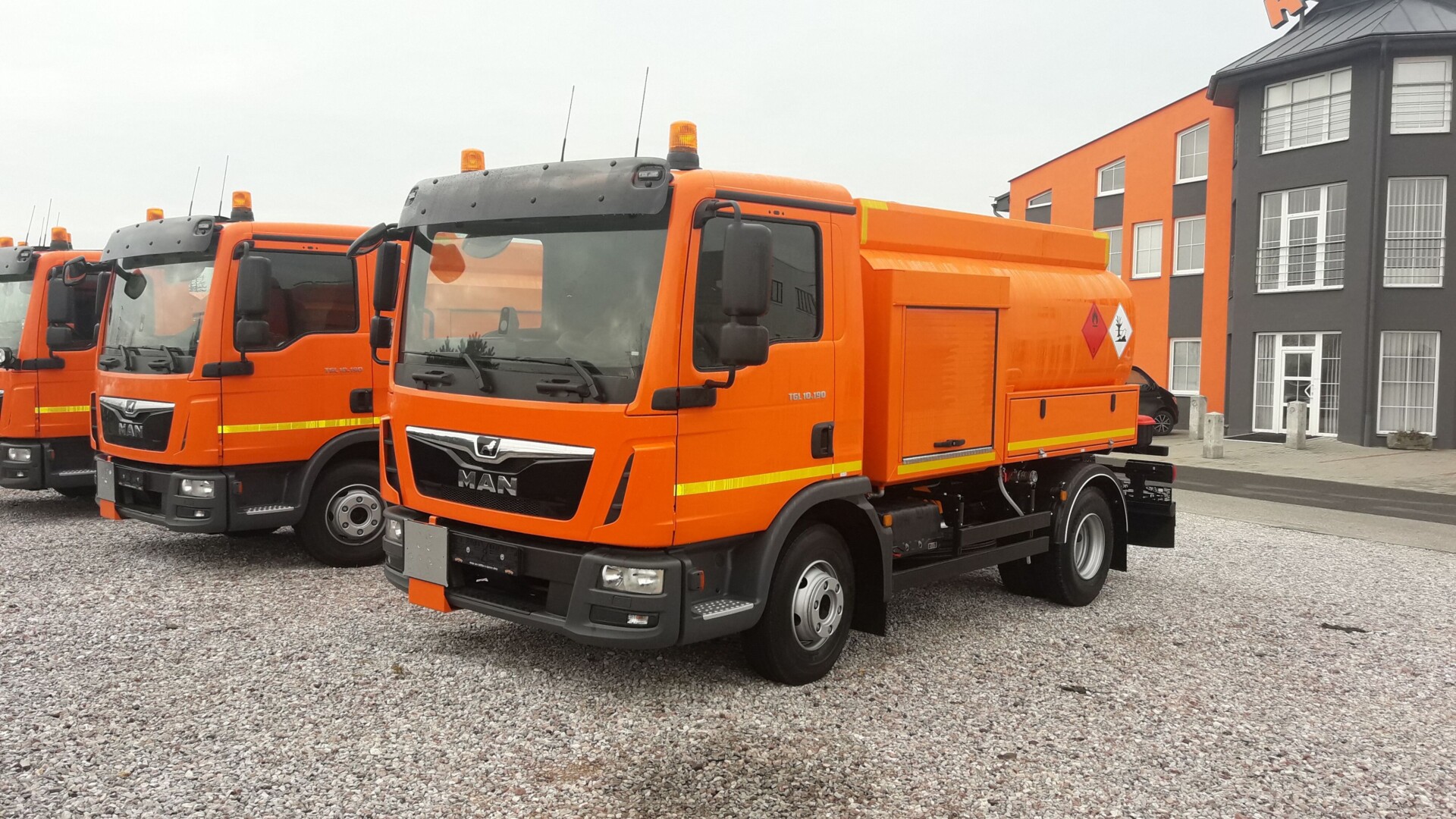

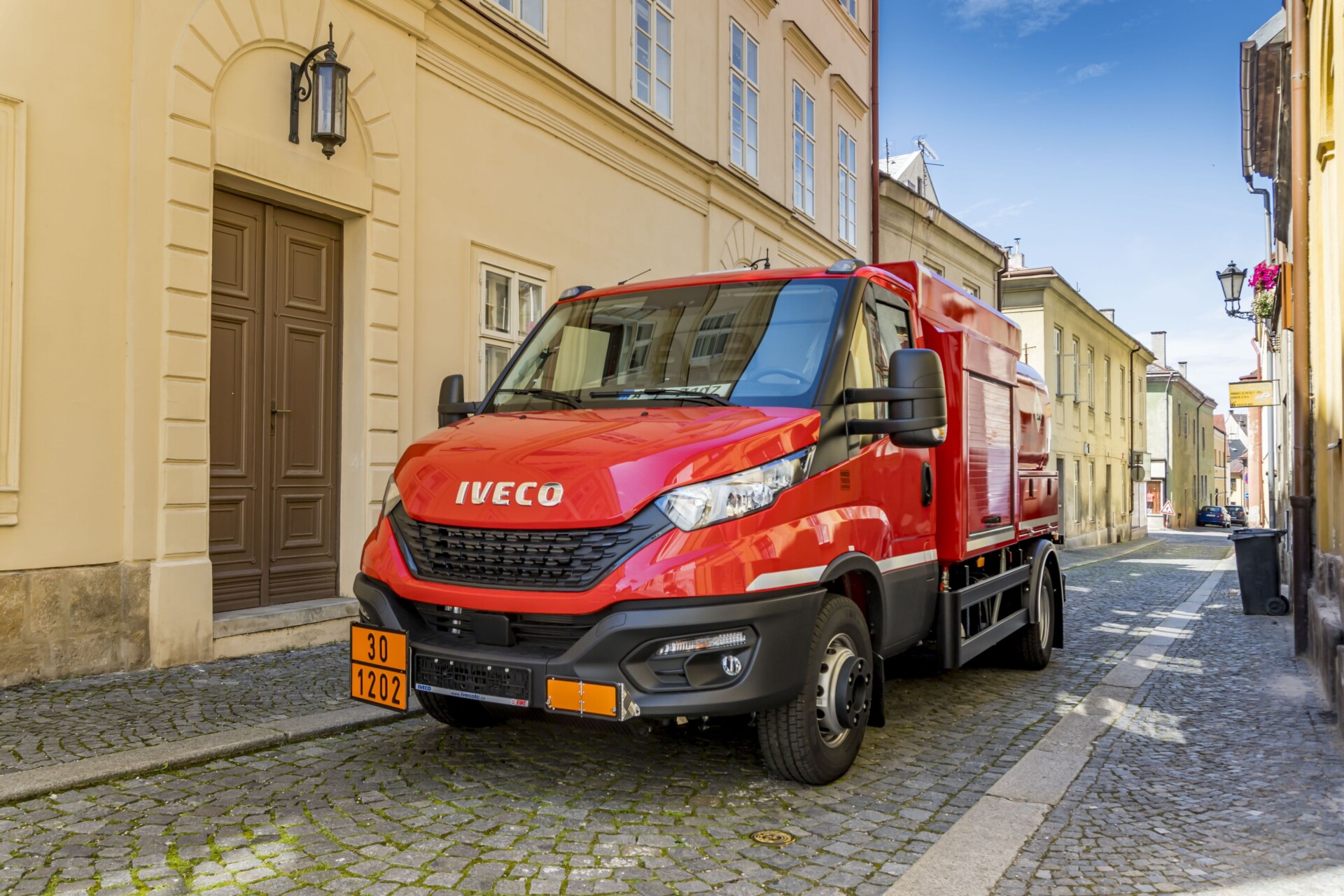

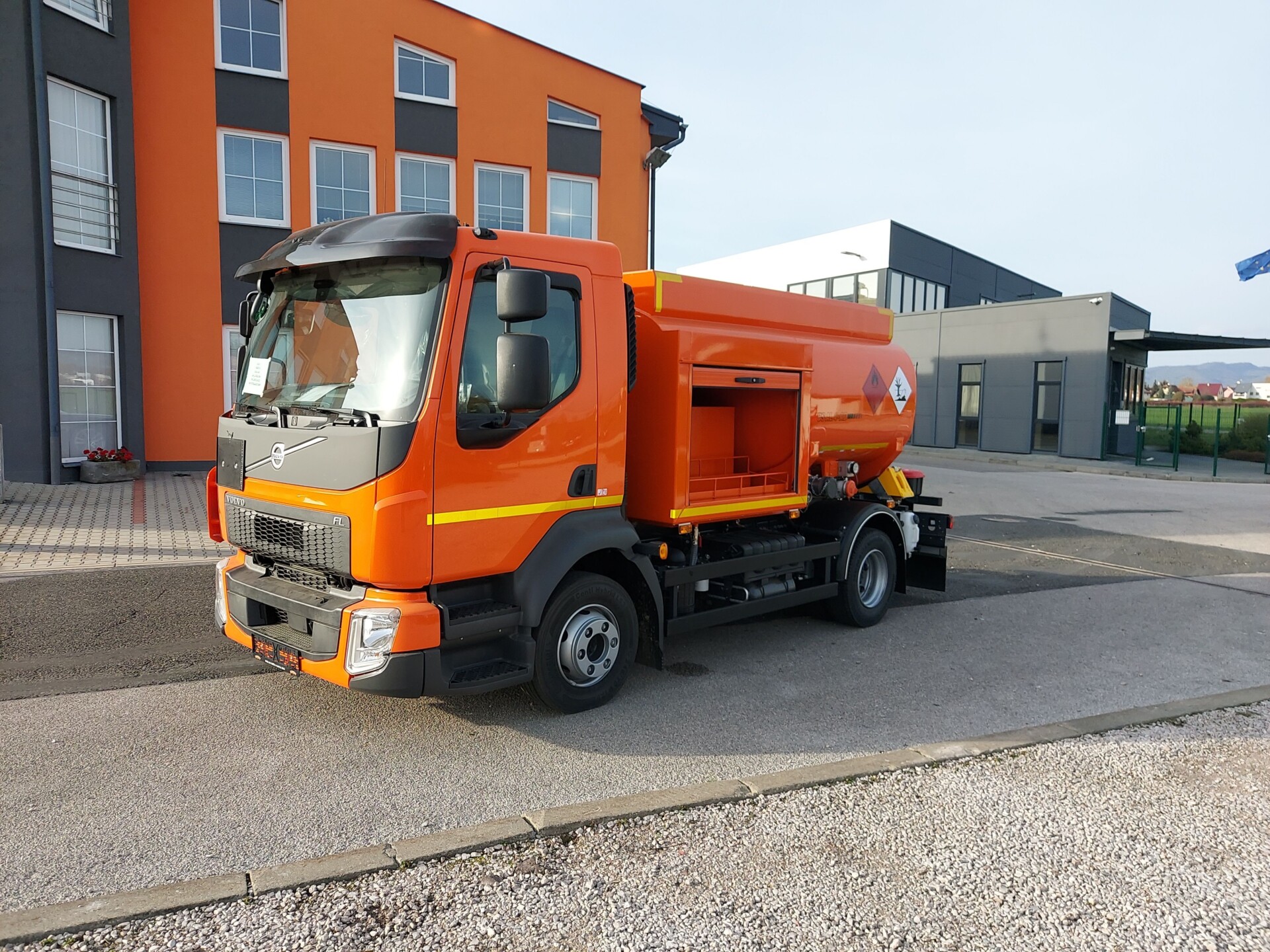

Cisternové servisní nástavby – nafta a AdBlue CSAL 3 – 6‑AD

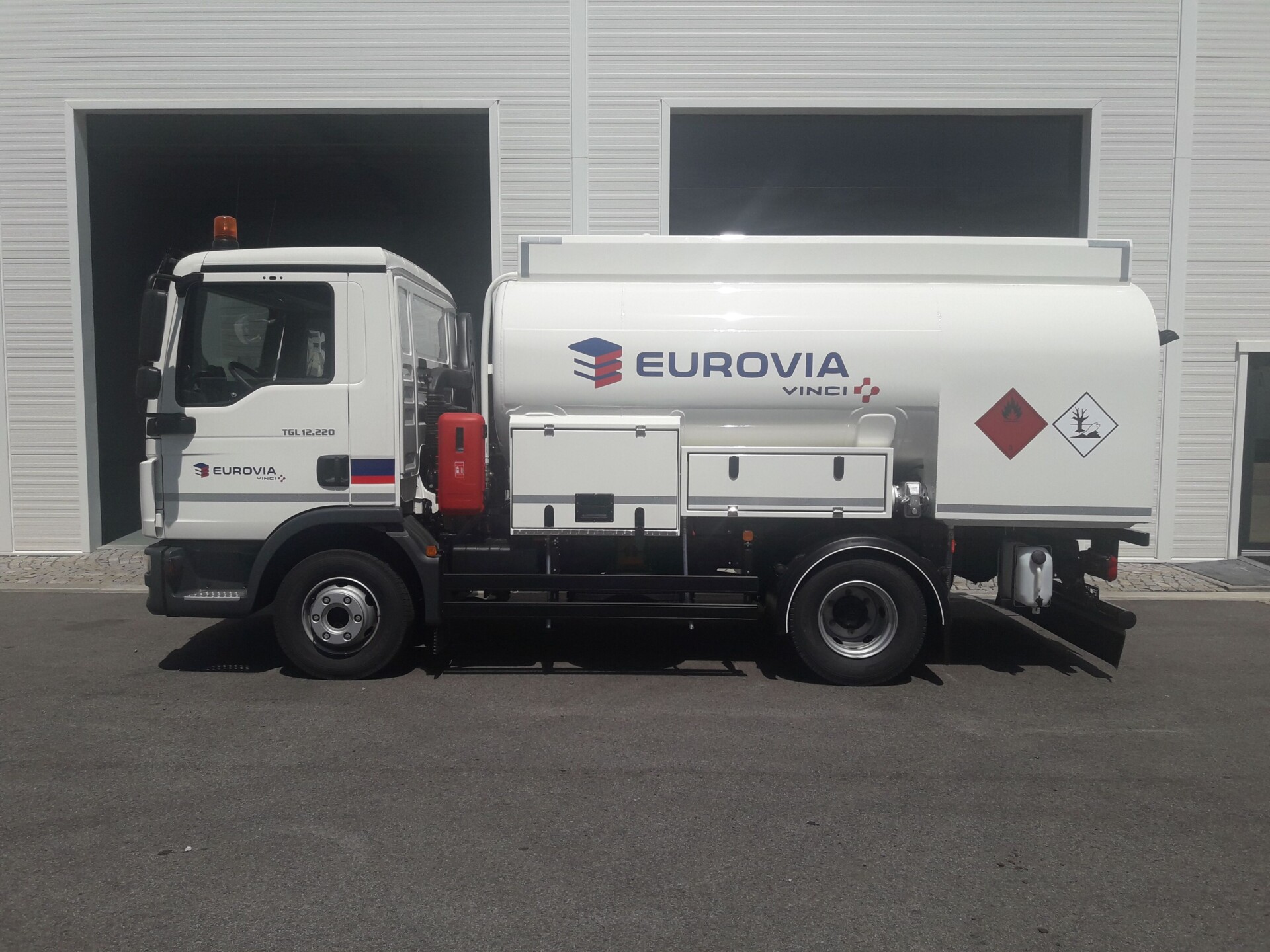

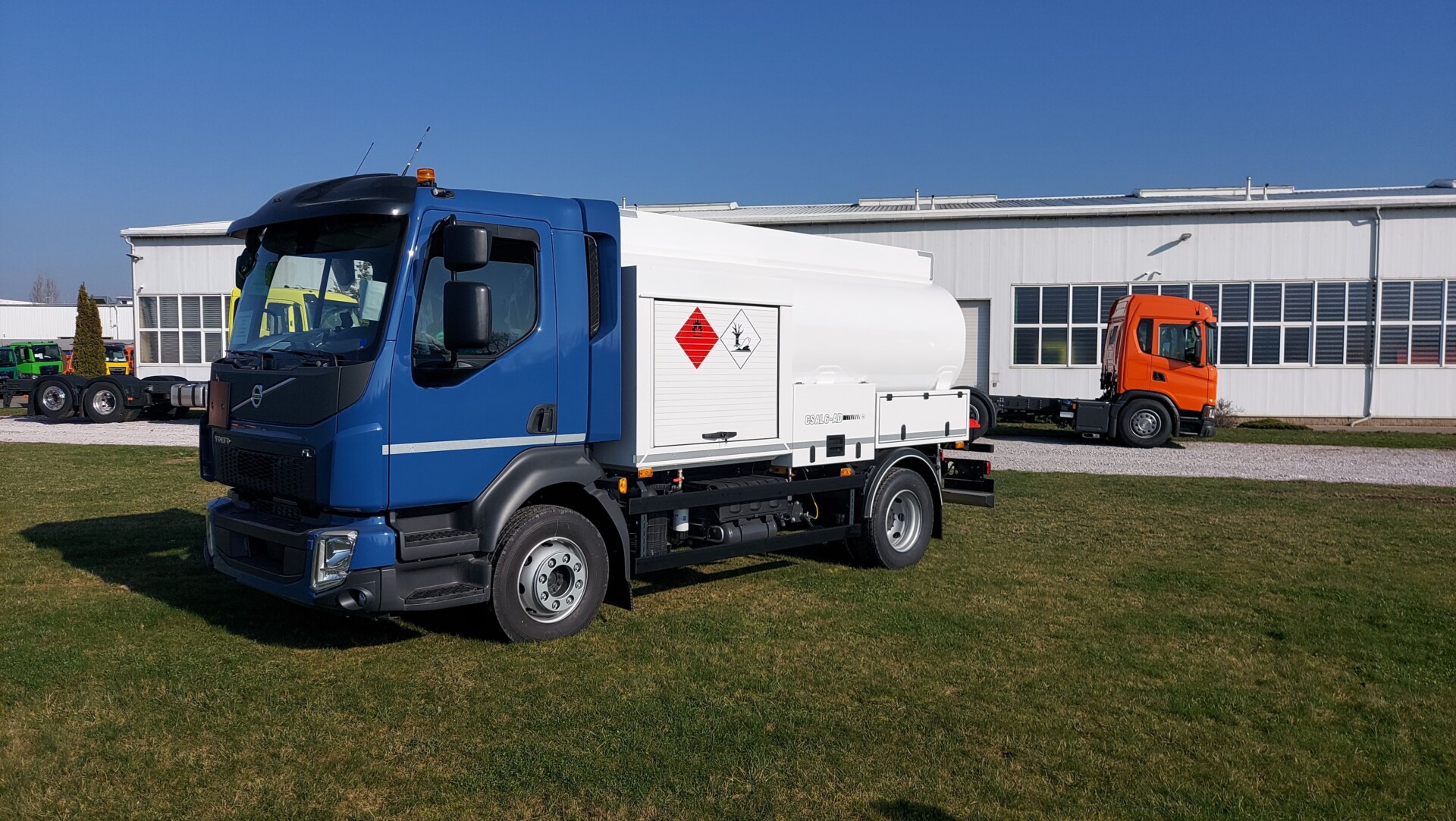

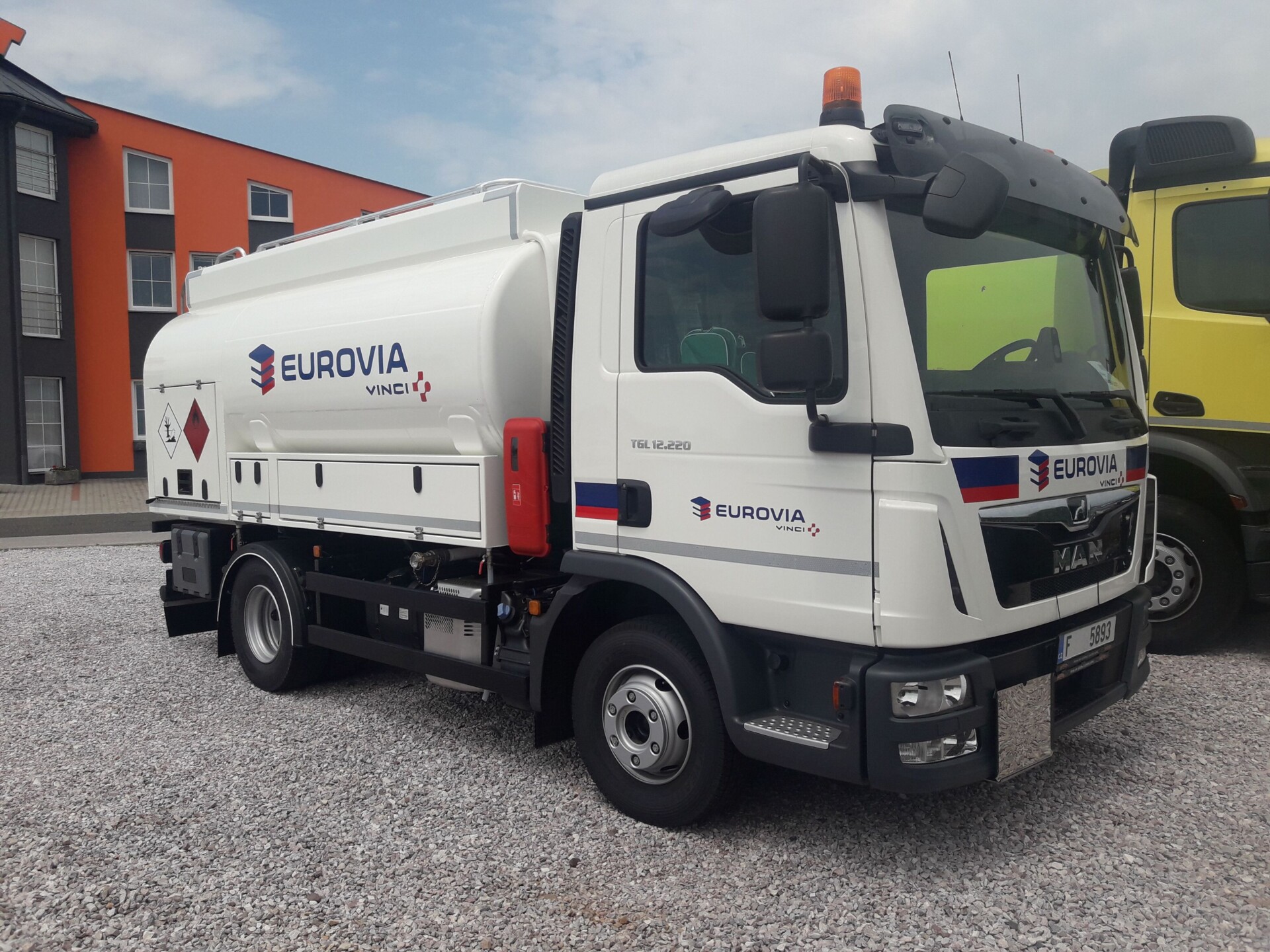

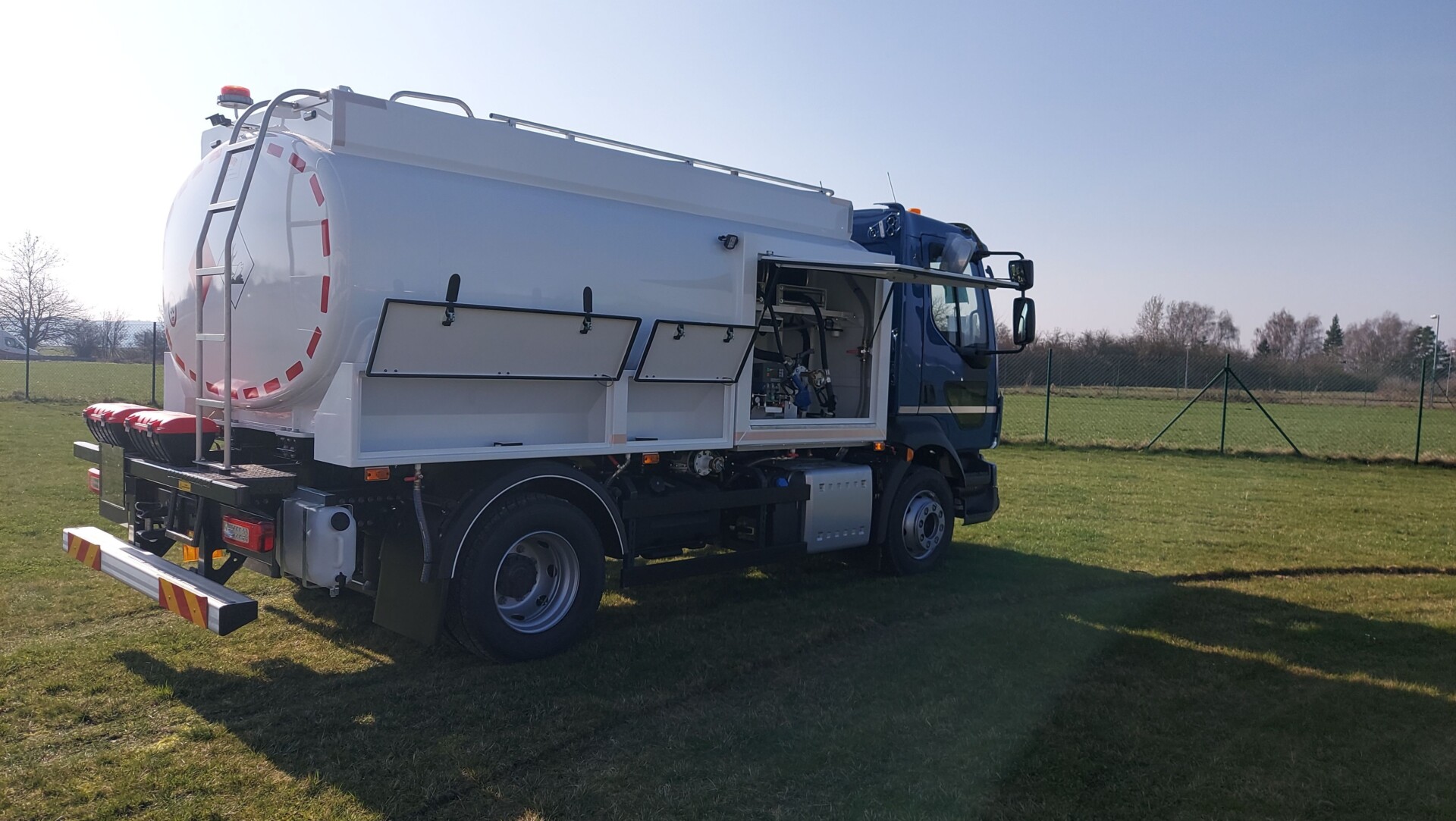

Cisternová servisní nástavby slouží pro přepravu a plnění stavebních strojů, vozidel a dalších mobilních zařízení naftou a AdBlue. Konstrukce nástaveb odpovídají všem předpisům pro přepravu nebezpečných látek ADR – tř. 3 UN 30/1202 – kód LGBF a je možné je namontovat pevně na libovolné podvozky o užitečné hmotnosti min. 4,2 – 8 tun.

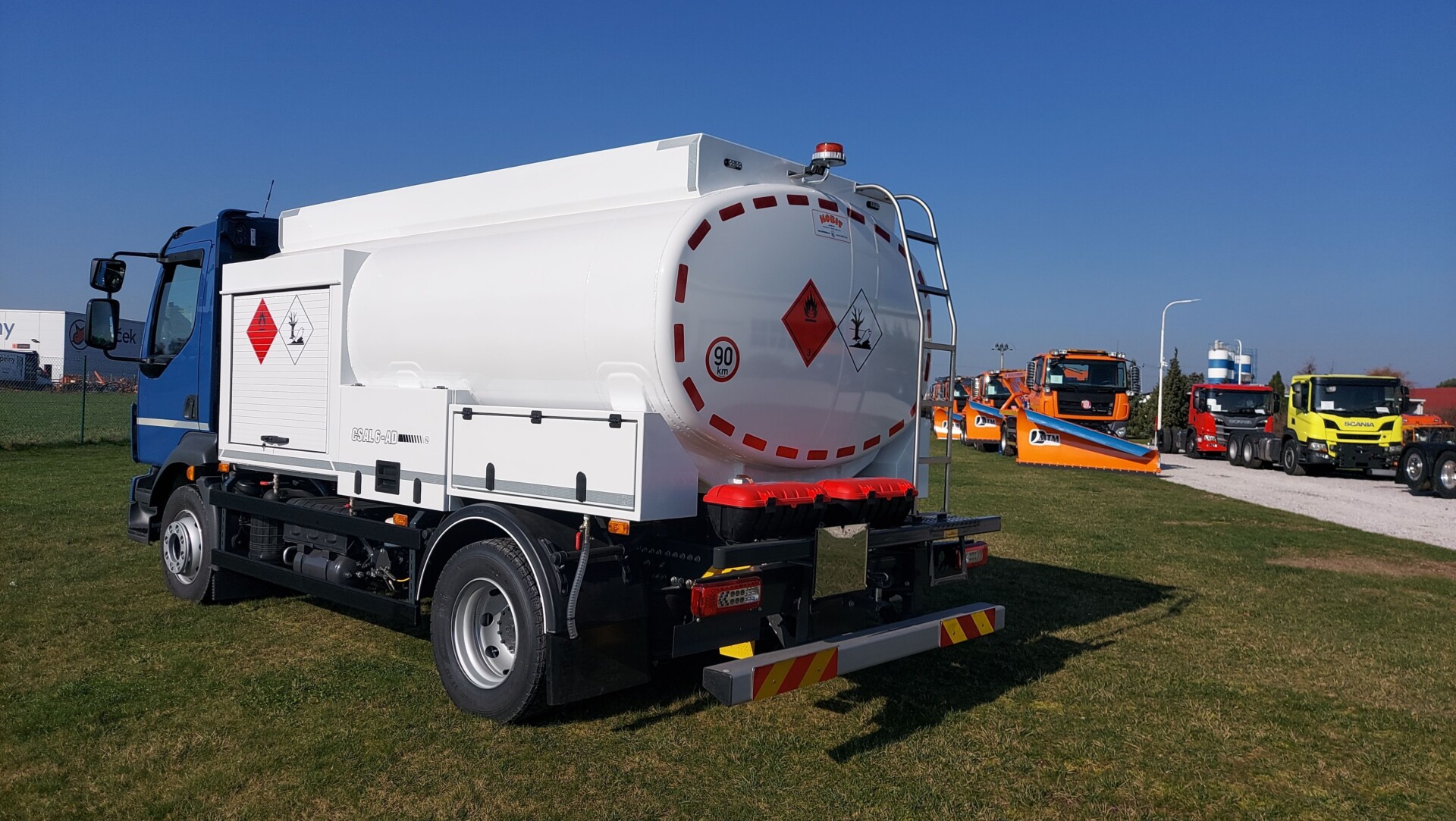

Konstrukce cisternové nádrže na naftu

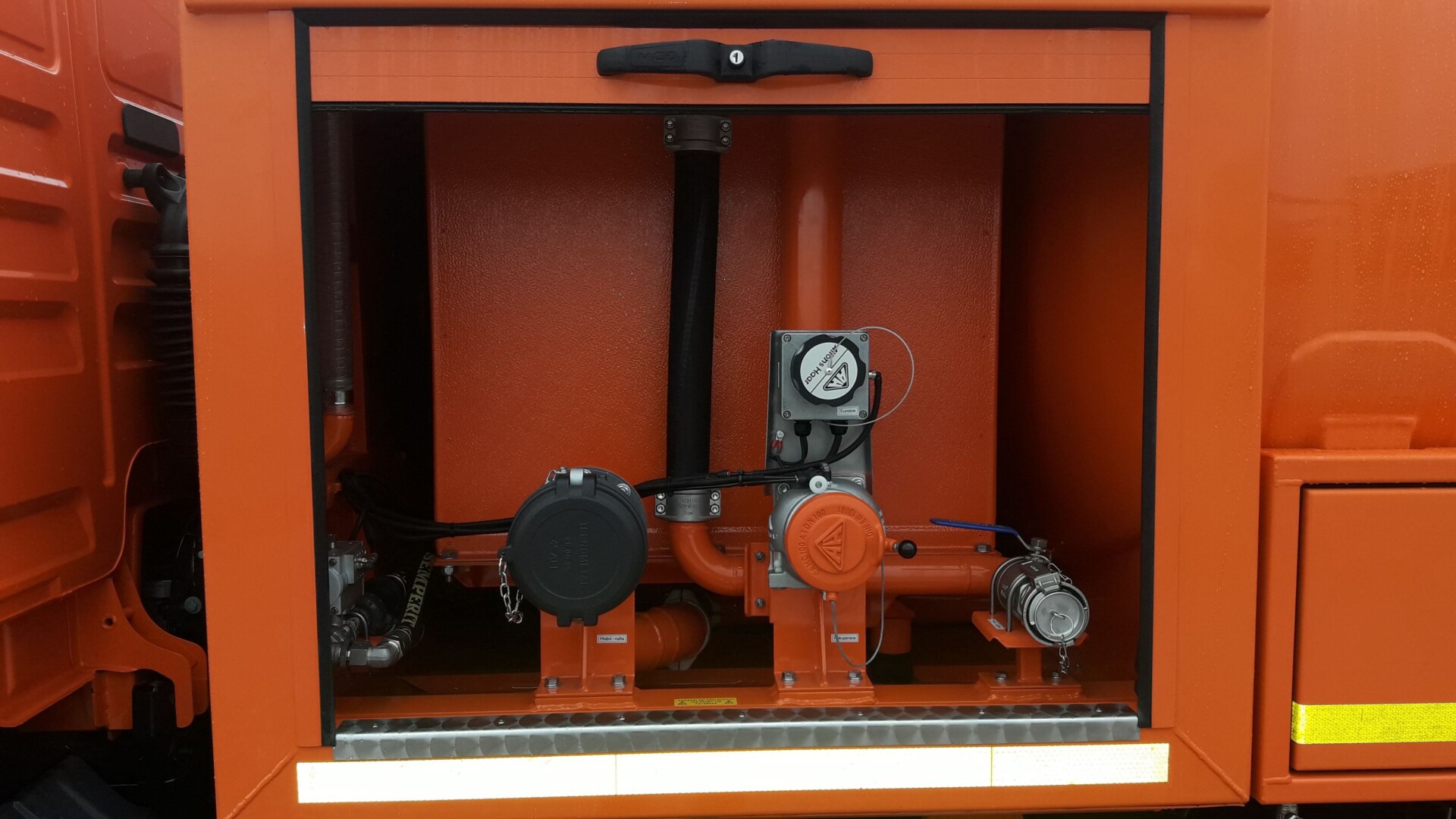

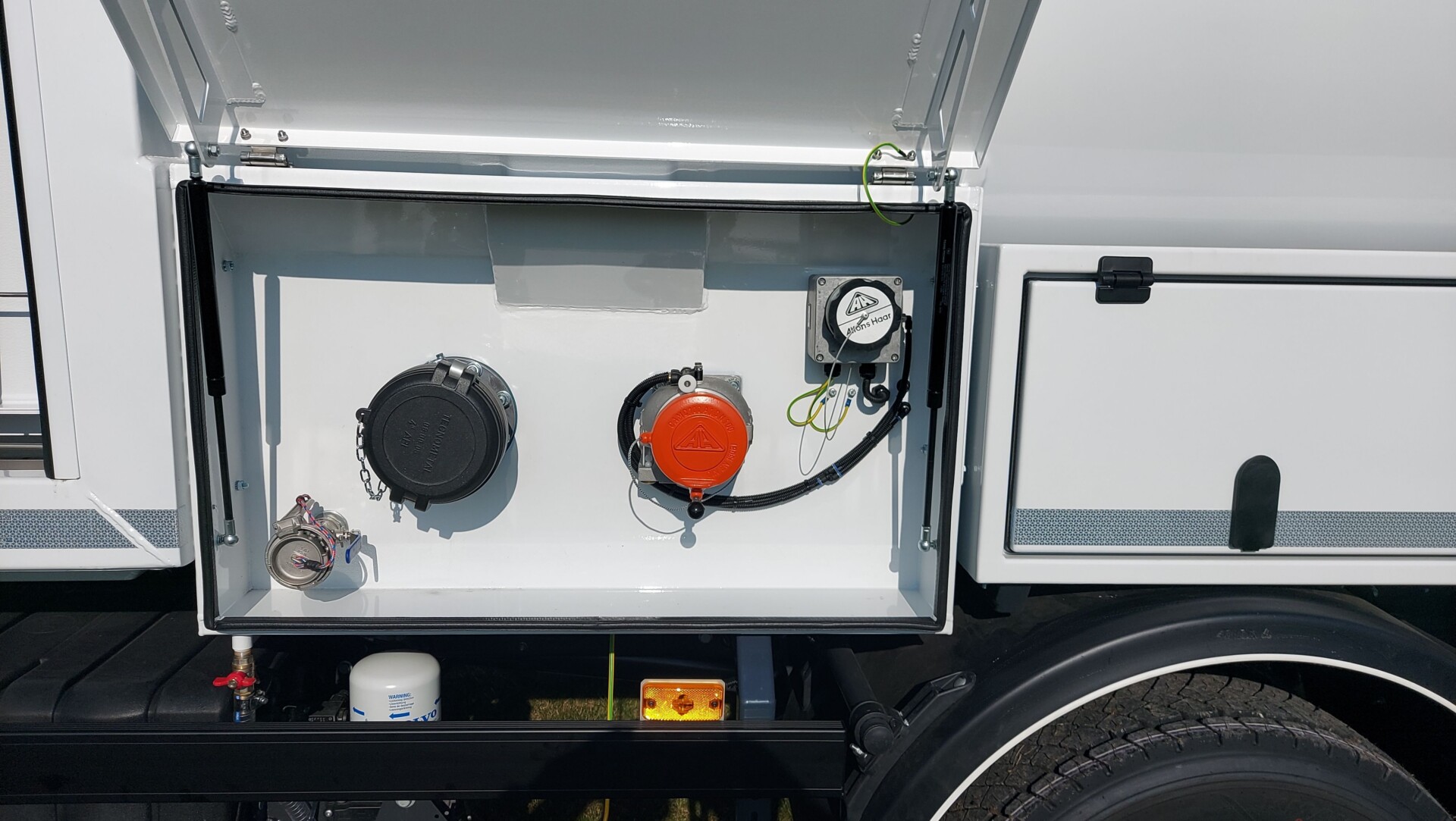

1 – 2 komory, o přepravním objemu 3 000  – 6 000 L, uvnitř nádrže jsou přivařené vlnolamy nebo příčky dle norem ADR, materiál cisterny –  hliníková slitina H5182. Cisterna je osazena bezpečnostními ventily, rekuperací pro možnost spodního a vrchního plnění. Umístění výdejního technologického uzavřeného prostoru za kabinou nebo v zadní části vozidla dle váhové rozvahy podvozku.

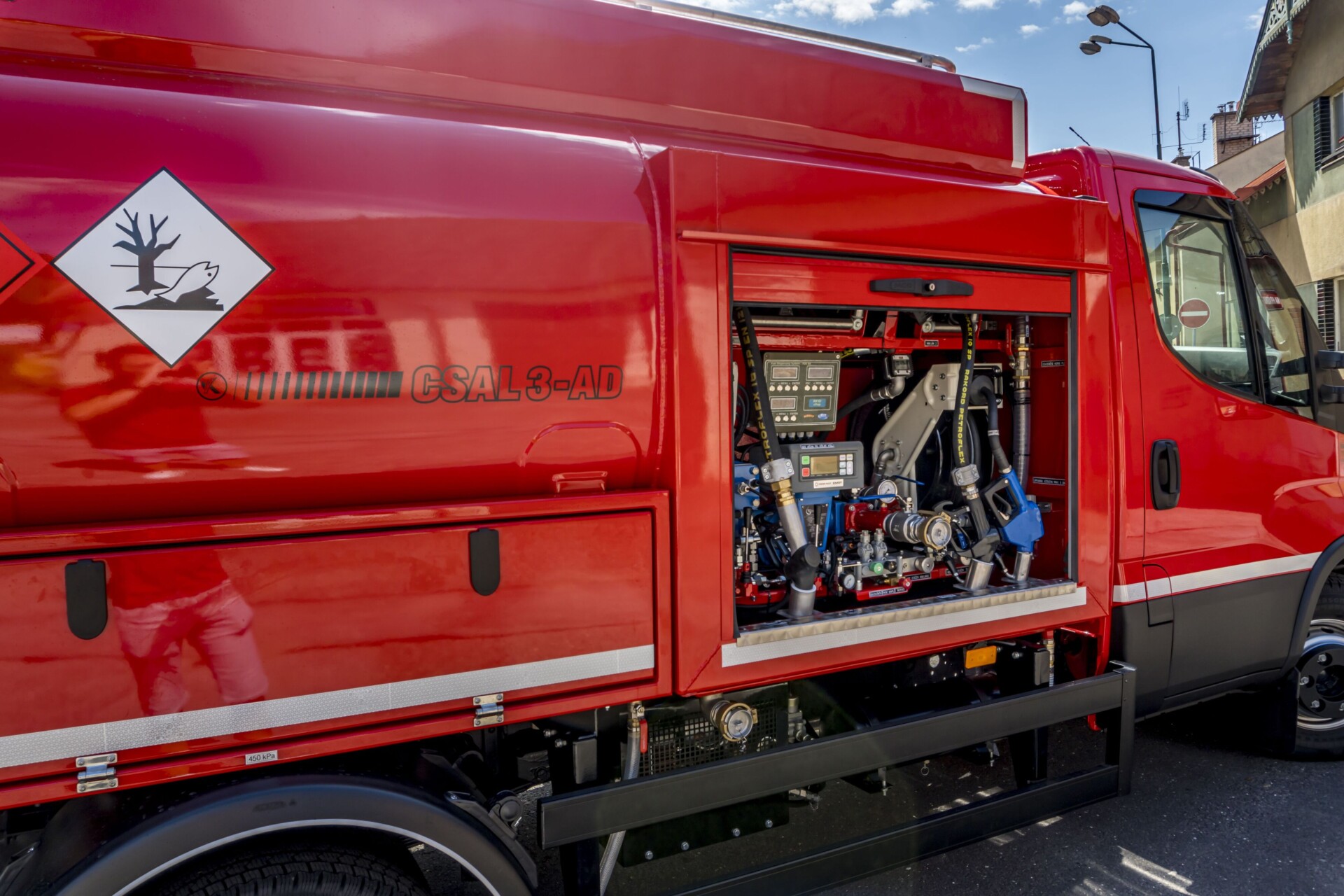

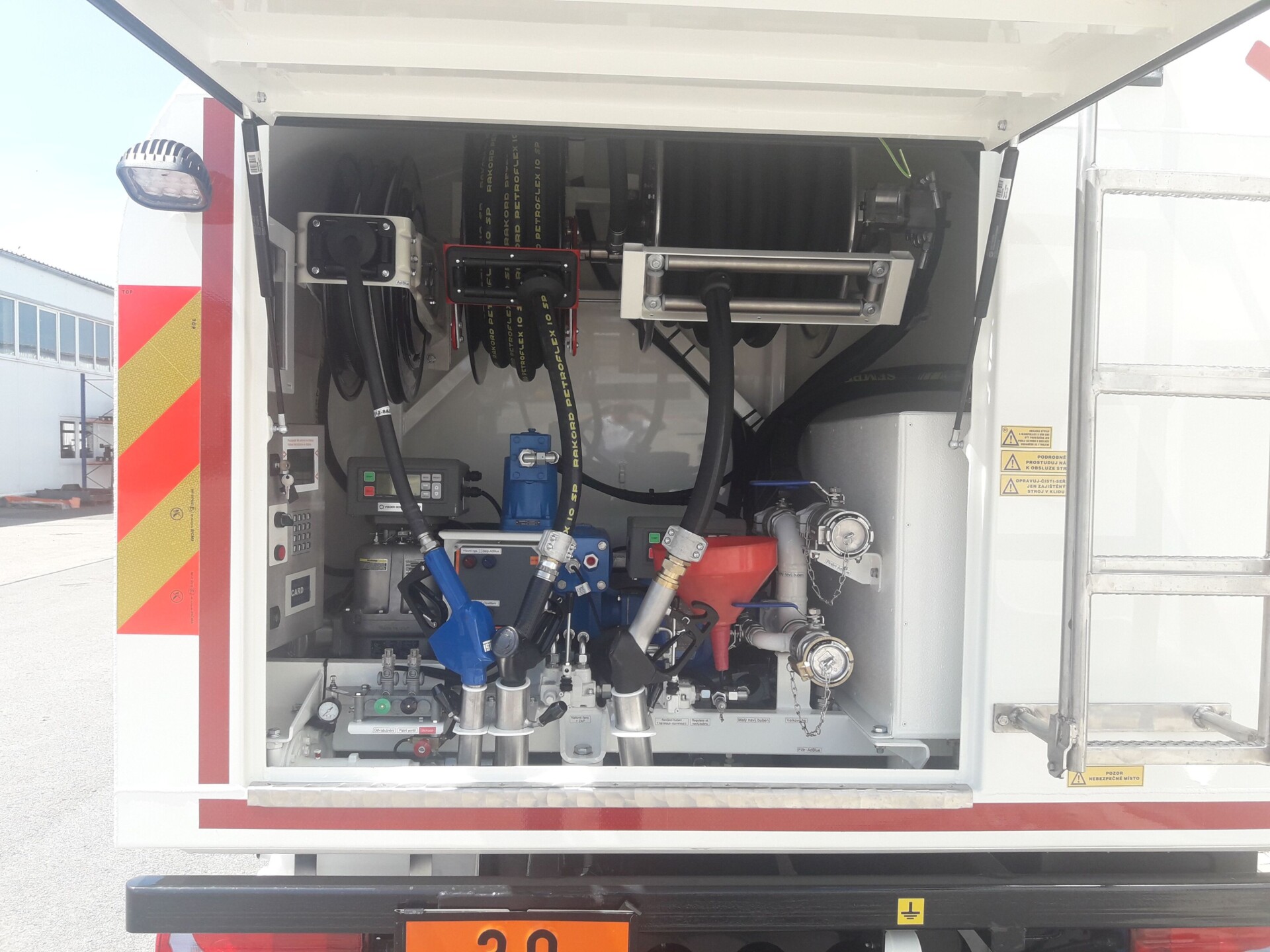

Výdejní zařízení na naftu :

1x měřený výdej přes mechanicky pomocí torzní pružiny, hydraulicky nebo pneumaticky navíjený buben s hadicí DN 32 (38), délky 15-40 m, výdejní pistole DN 32 (38) – průtok 180 – 250 L/min.,

1x měřený výdej přes mechanicky navíjený buben s hadicí DN 25, délka 15 m + pistole DN 20 s automatickým vypínáním ( průtok do 60 L./min.)

1x měřený velkovýdej přes samostatný vývod s koncovkou DN 3“ a víčkem (MK 3“)

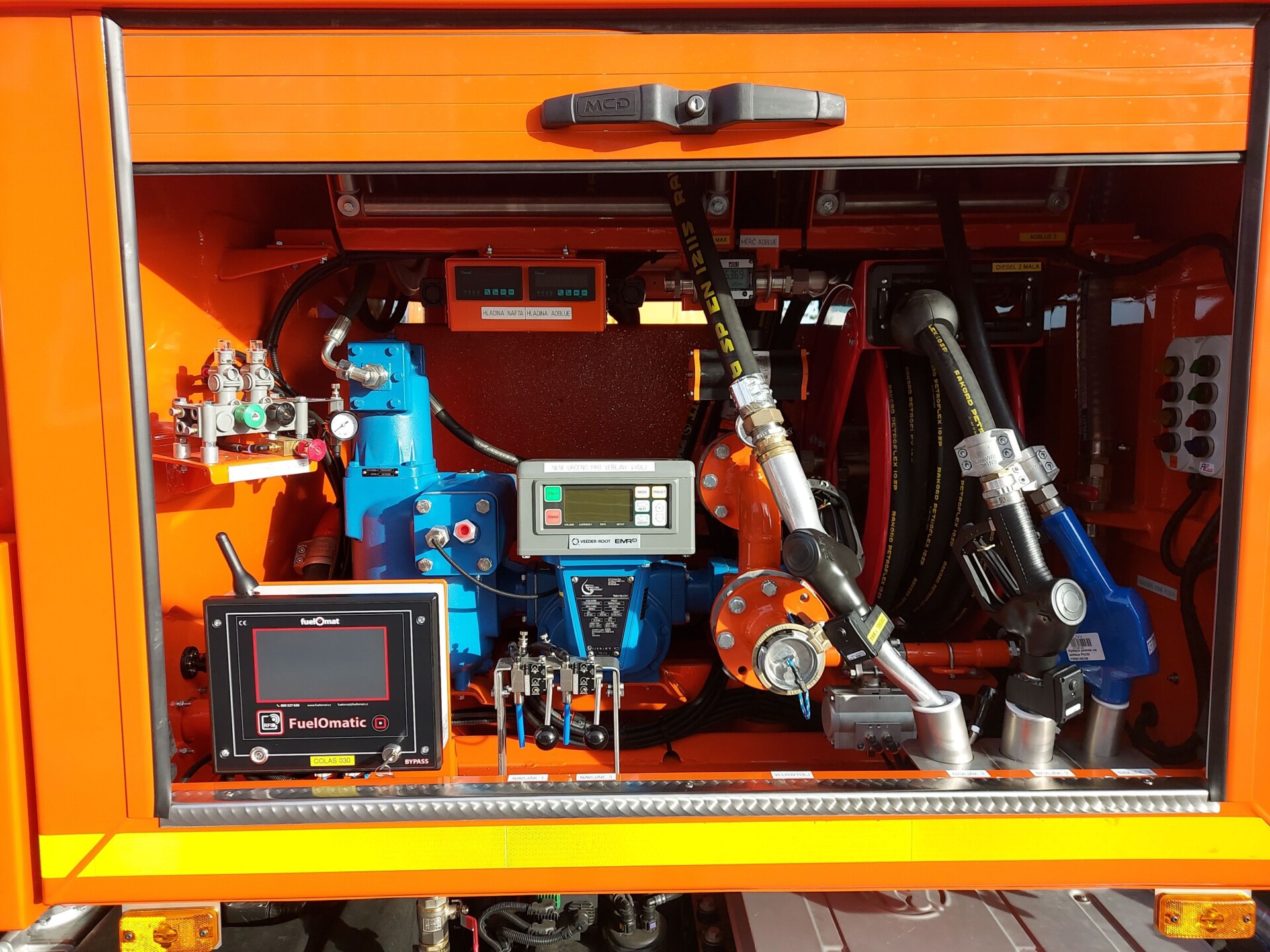

Měřící skupina na naftu

Max. průtok do 500 L./min. – mechanické počítadlo nebo elektronické s přepočtem na 15°C včetně elektronické tiskárny, možnost napojení s přenosem vydaných dat do konkrétních plněných mobilních vozidel, strojů a zařízení po přihlášení kartou RFID nebo čipem, data jsou přenášena přes webové rozhraní nebo lokální WIFI na PC.

Isolovaná nádrže na AdBlue

V samostatné technologické skříni za kabinou nebo ze zadní části vozidla je instalovaná dvouplášťová ( za příplatek nepřímo vyhřívaná) nádrž na 200 L AdBlue. Nádrž je osazena tlakovým kalibrovaným čidlem pro možnost okamžitého sledování jejich naplnění a plní se přes koncovku „C“ nebo vrchním hrdlem se zamykatelným víčkem DN 2″. Plnění nádrže je sledované na displeji v technologickém prostoru výdeje, při dosažení 95% je spuštěn zvukový signál.

Technologie měřených výdejů pro AdBlue je vybavena: filtrem do  5 micronů, elektricky hnaným čerpadlem na 24 V. Výdej je realizován přes mechanicky navíjený buben s hadicí délky 15 – 20 m  a výdejní pistolí DN 20.
