Popis produktu

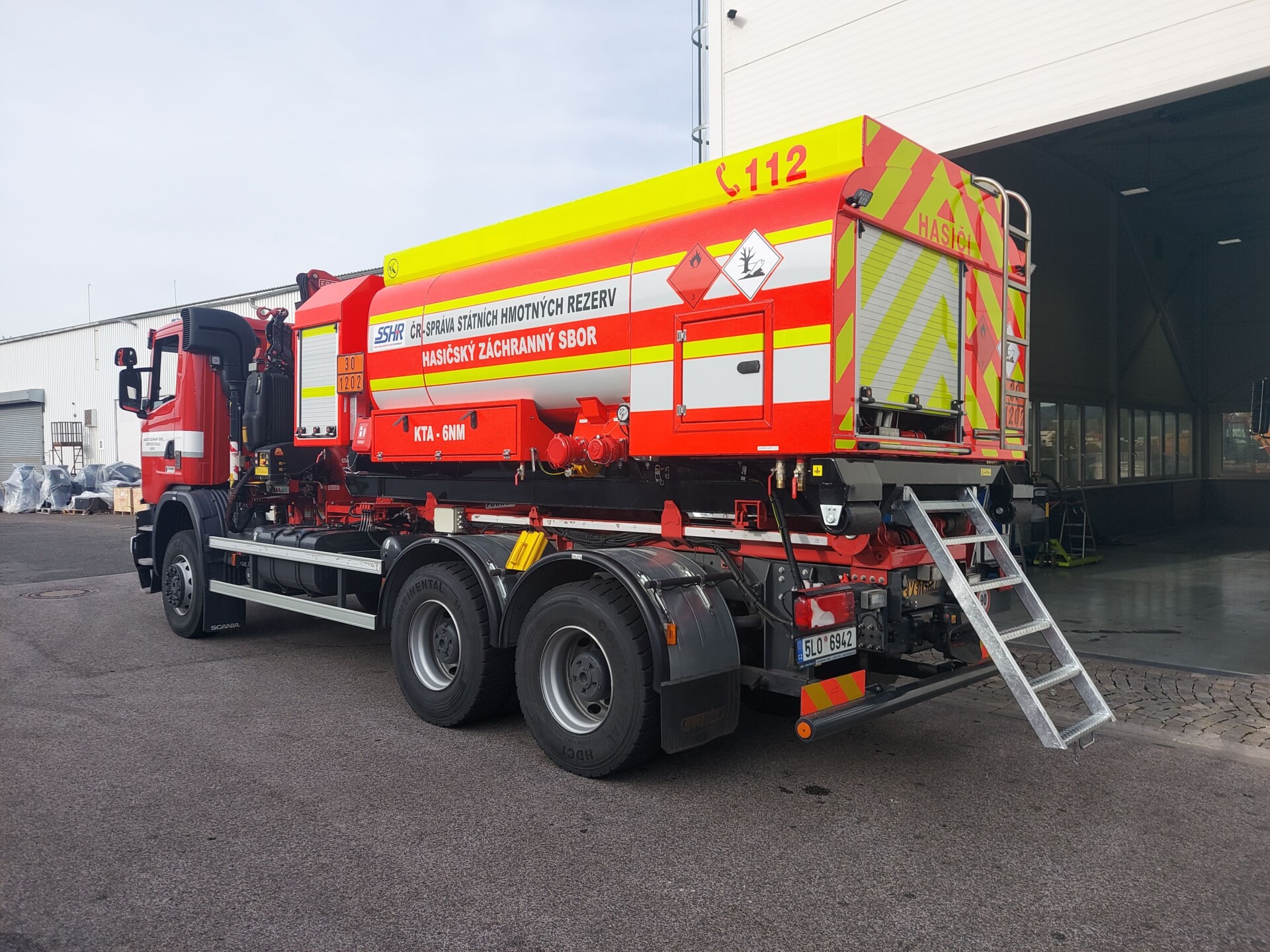

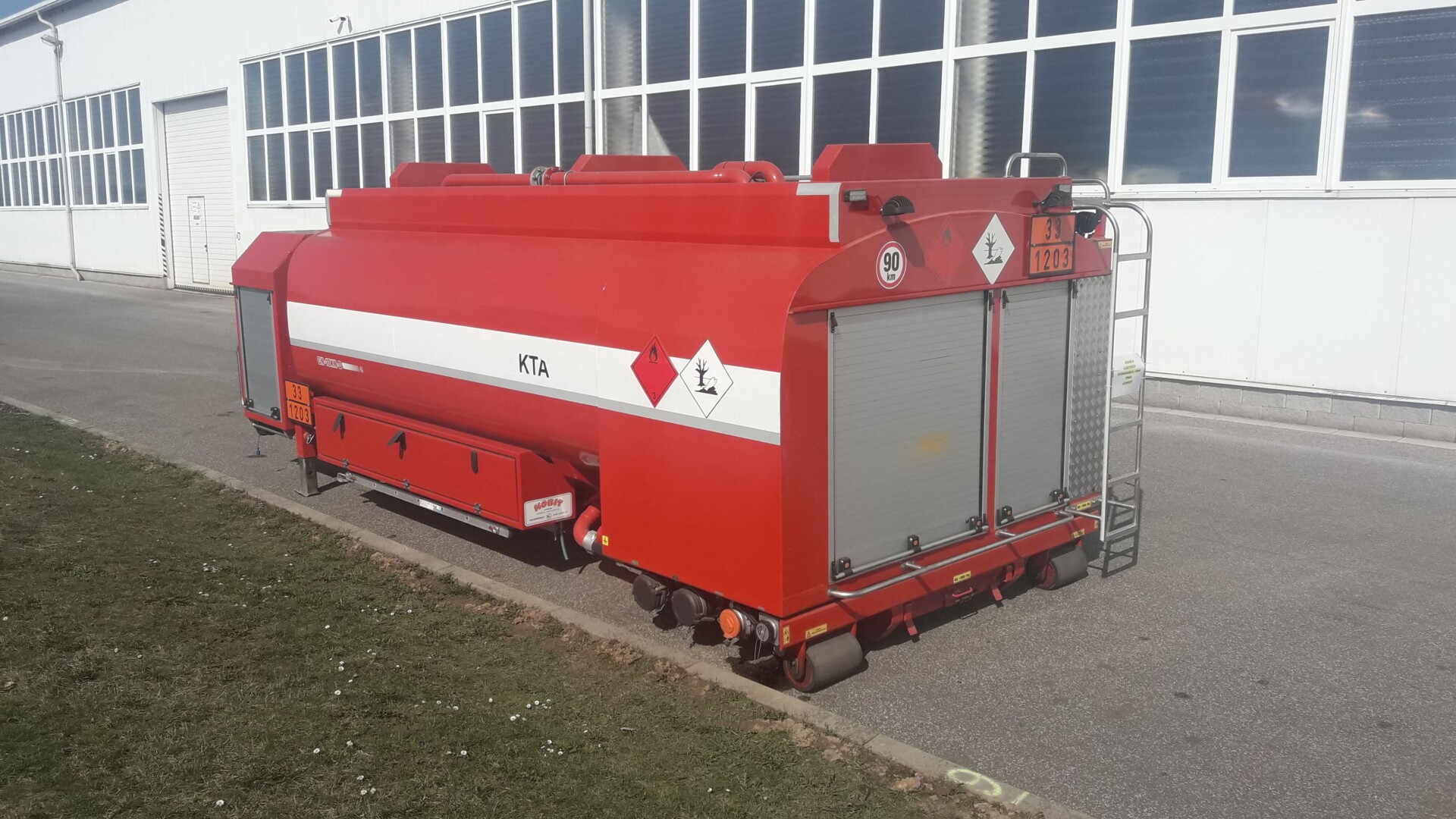

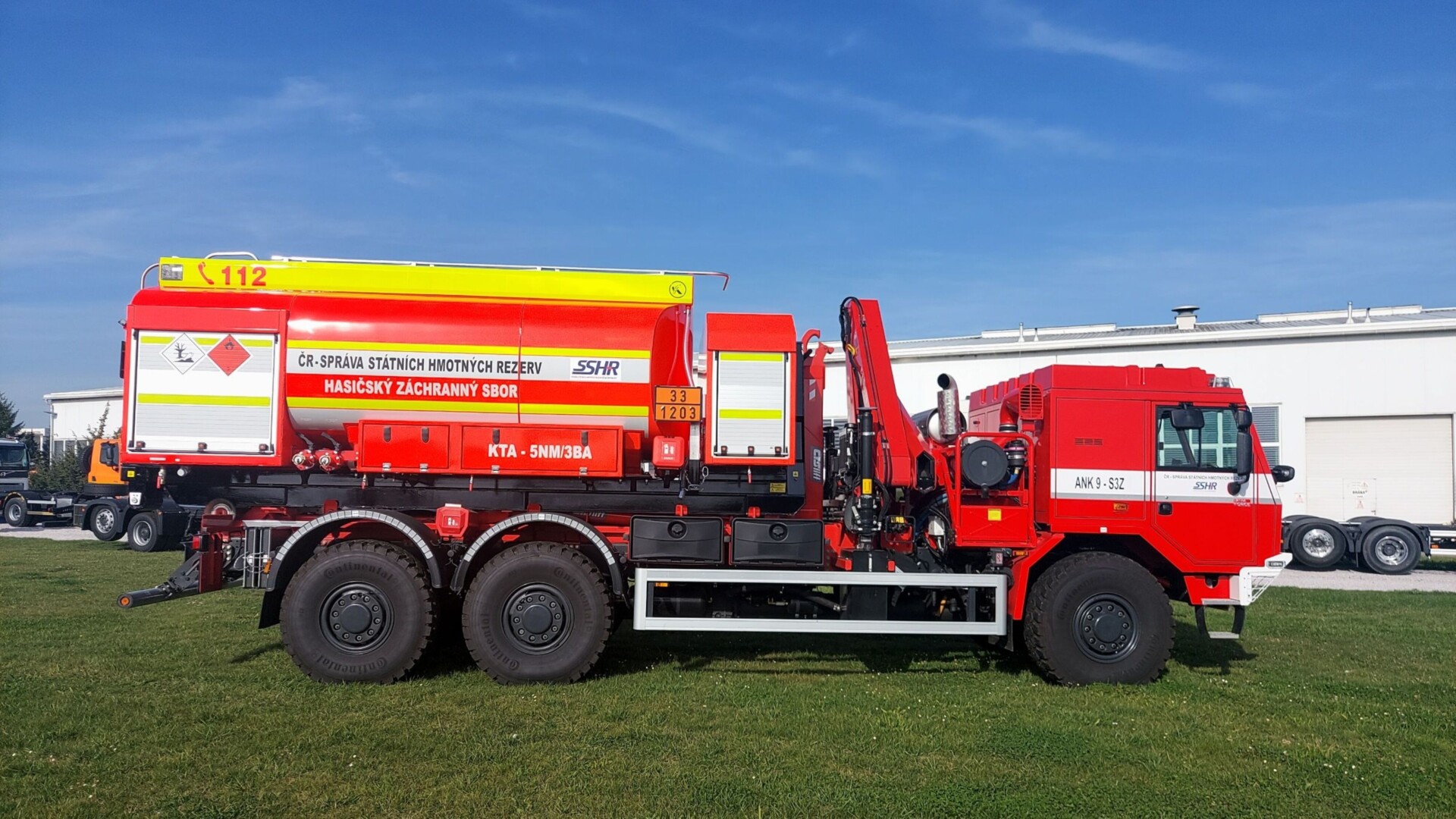

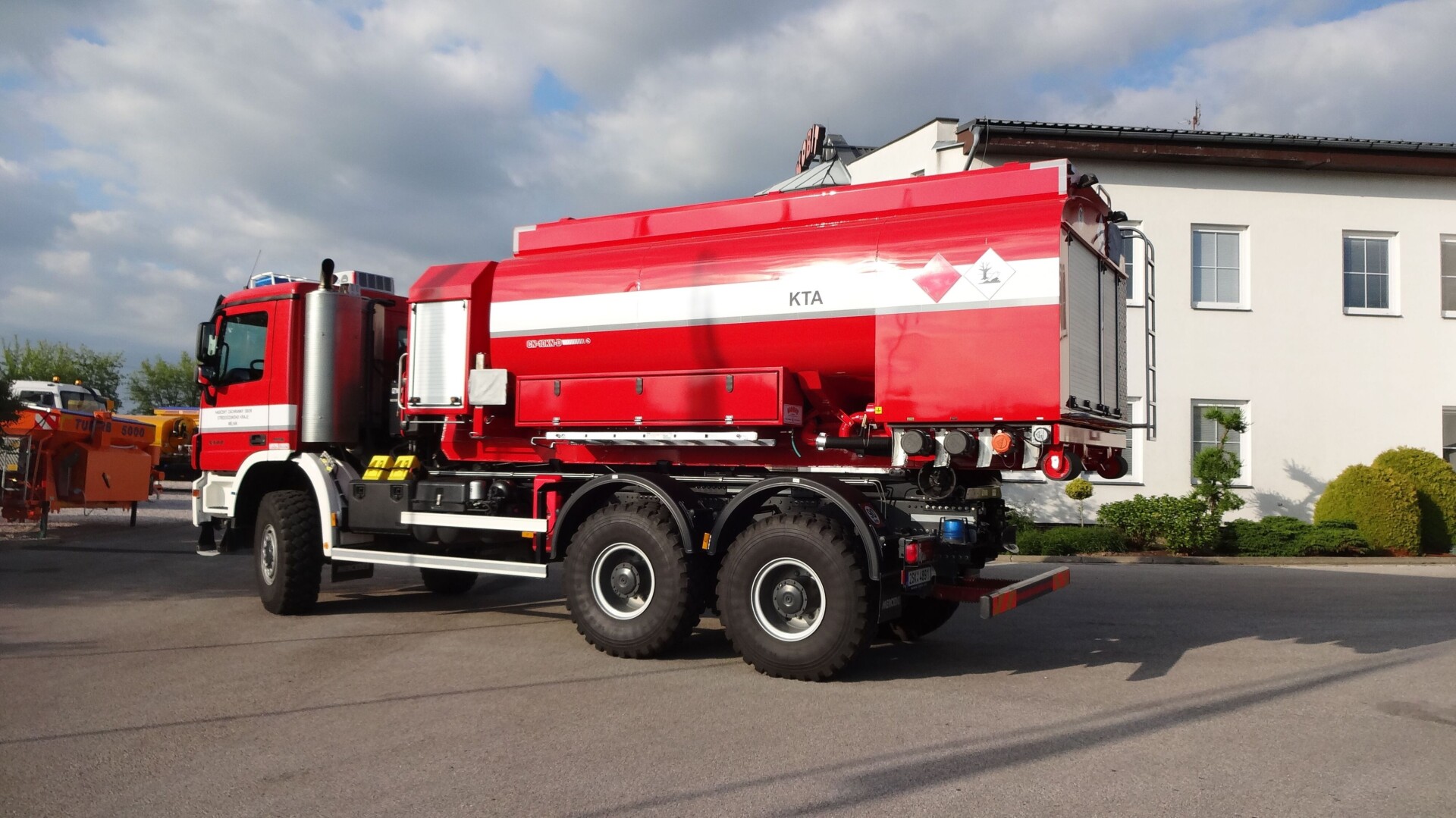

Slouží k přepravě a výdeji nafty a benzínu. Jsou vybaveny natahovacím rámem pro hákové mechanismy o min. hmotnosti 5 až 17 tun, délka rámu cca 4 200 až 6200 mm a výškou oka 1000 nebo 1570 mm dle normy DIN 30720. Je možné je odstavit na libovolnou rovnou plochu s max. sklonem do 3%. Z cisternového servisního kontejneru je možné vydávat pokud je naložený na nosič s hákovým mechanismem nebo volně stojící na volné ploše a odpovídá všem předpisům pro ekologii a přepravu nebezpečných látek dle normy ADR – tř.3 a dle UN 30/1202 (33/1203).

Nádrž

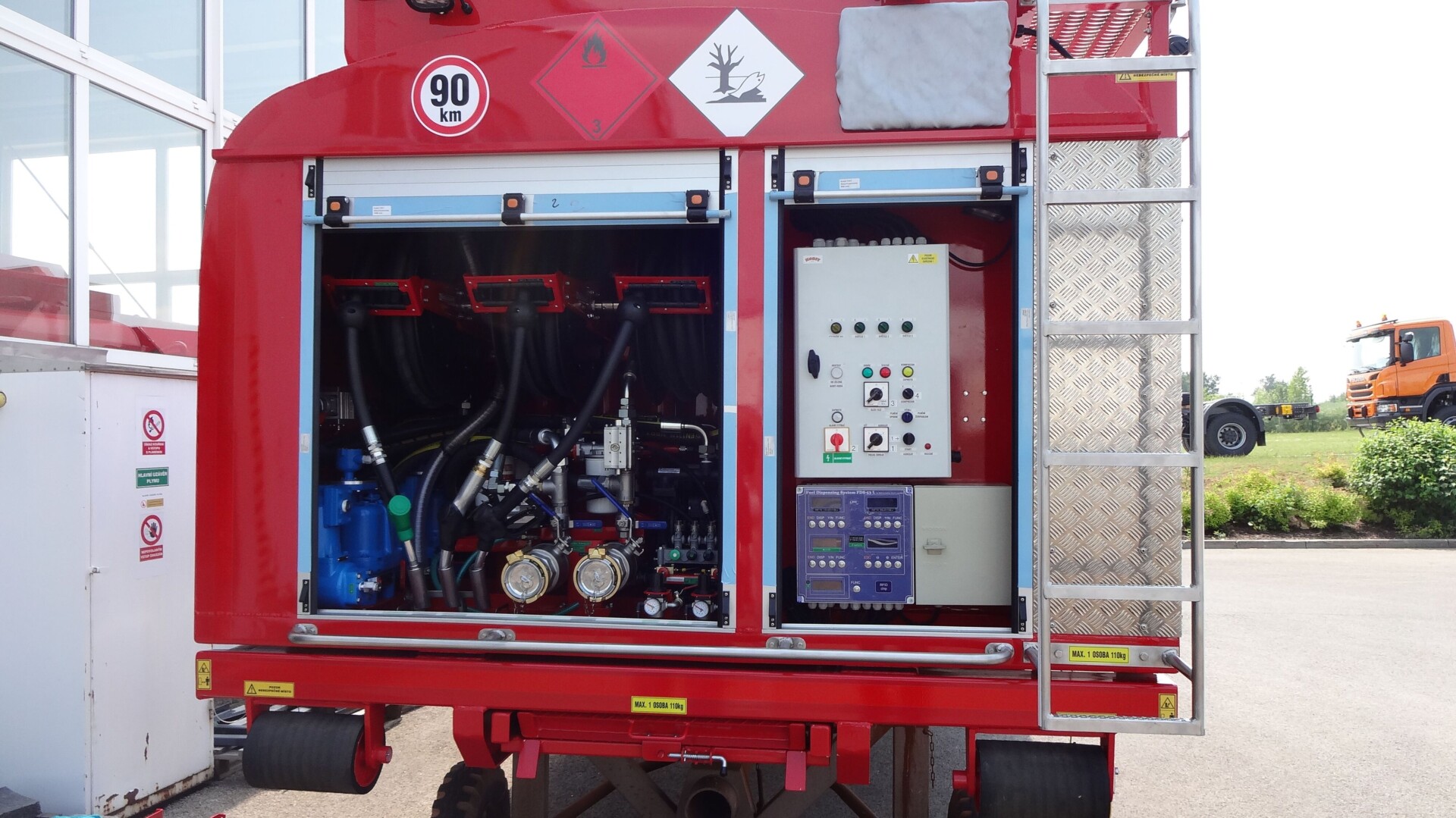

Vlastní konstrukce nádrže je řešena jako dvouplášťová s kontrolou mezi pláště z hlediska ekologických norem. Cisternové nádrže jsou řešeny maximálně se dvěma komorami, o přepravním objemu 4 000 až 10 000 L, uvnitř nádrže jsou přivařené vlnolamy nebo příčky dle norem ADR, materiál cisterny hliníková slitina H5182 (nebo z nerez oceli AISI 304). Cisterna je osazena bezpečnostními ventily, rekuperací pro možnost spodního a vrchního plnění. Umístění výdejního technologického uzavřeného prostoru v zadní části kontejneru v samostatné skříni uzavřené dveřmi. Technologický prostor je uzavíratelný zamykatelnými roletovými nebo odklopnými zamykatelnými dveřmi.

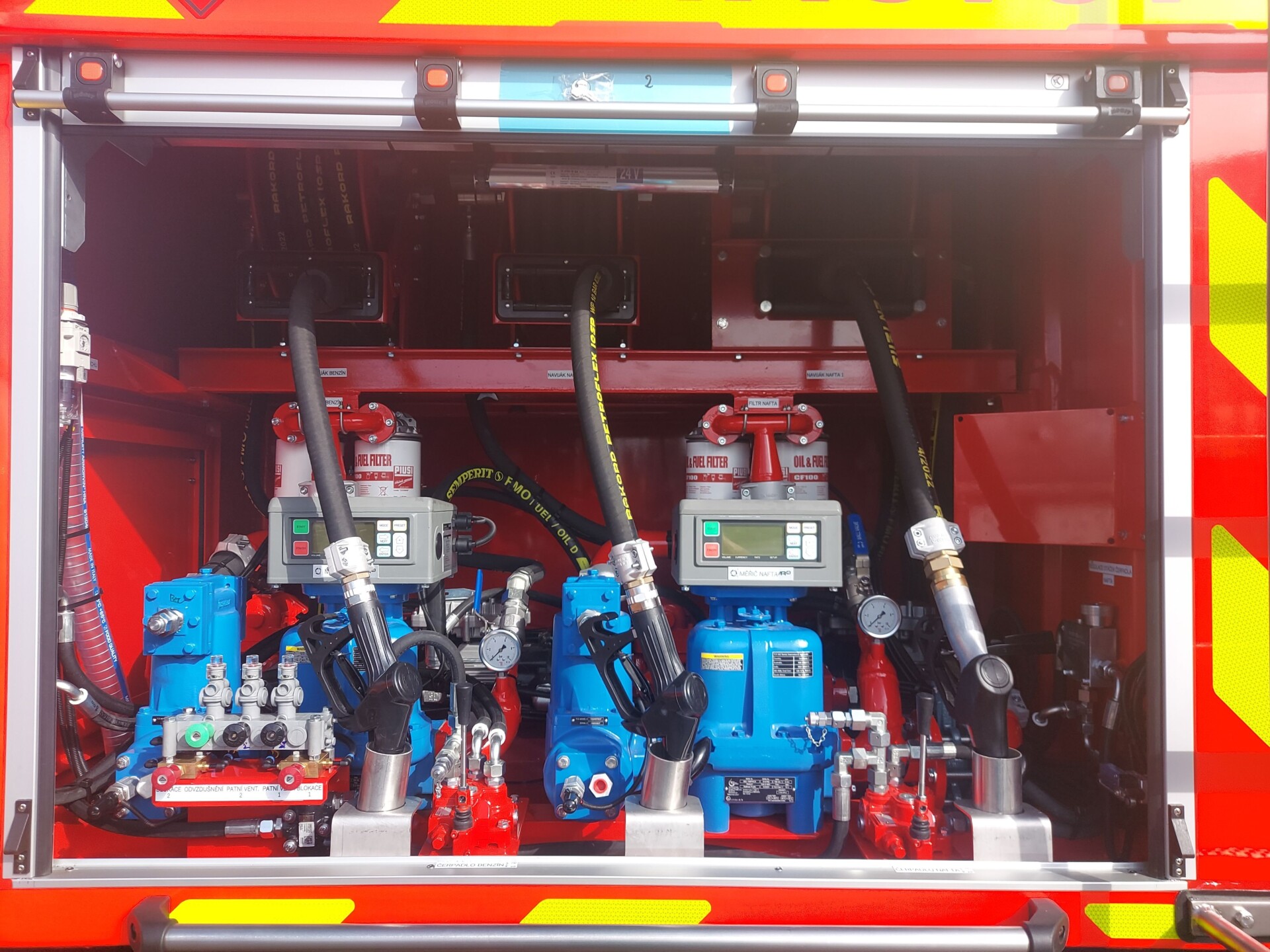

Výdejní zařízení :

1x měřený výdej přes mechanicky pomocí torzní pružiny nebo hydraulicky navíjený buben s hadicí DN 32, délky 15-30 m, výdejní pistole DN 32 s automatickým vypínáním ( průtok do 180 L/min.),

1x měřený výdej přes mechanicky navíjený buben s hadicí DN 25, délka 15 m + pistole DN 20 s automatickým vypínáním ( průtok do 60 L/min.)

1x měřený velkovýdej přes samostatný vývod s koncovkou DN 3“ a víčkem (MK 3“)

Měřící skupina na naftu

Max. průtok 200 – 500 L/min. – mechanické počítadlo nebo elektronické s přepočtem na 15°C včetně elektronické tiskárny, možnost napojení s přenosem vydaných dat do konkrétních plněných mobilních vozidel, strojů a zařízení po přihlášení kartou RFID nebo čipem na PC.

Technické parametry

Celkový objem	3,2 – 10 m³
Počet komor	1 nebo 2
Materiál nádrže	hliníková slitina H5182, nerez ocel nebo černá ocel
Čerpadlo průtok	60 – 300 L/min.
Měřič	mechanické nebo elektronické počítadlo, kompenzace teploty, tiskárna
Bubny s hadicemi	1 nebo 2, DN 32 (25-38)
Plnění nádrže	vrchem a spodem
Maximální hmotnost kontejneru	5,5 – 15 tun
Celková hmotnost nosiče	12 – 26 tun
