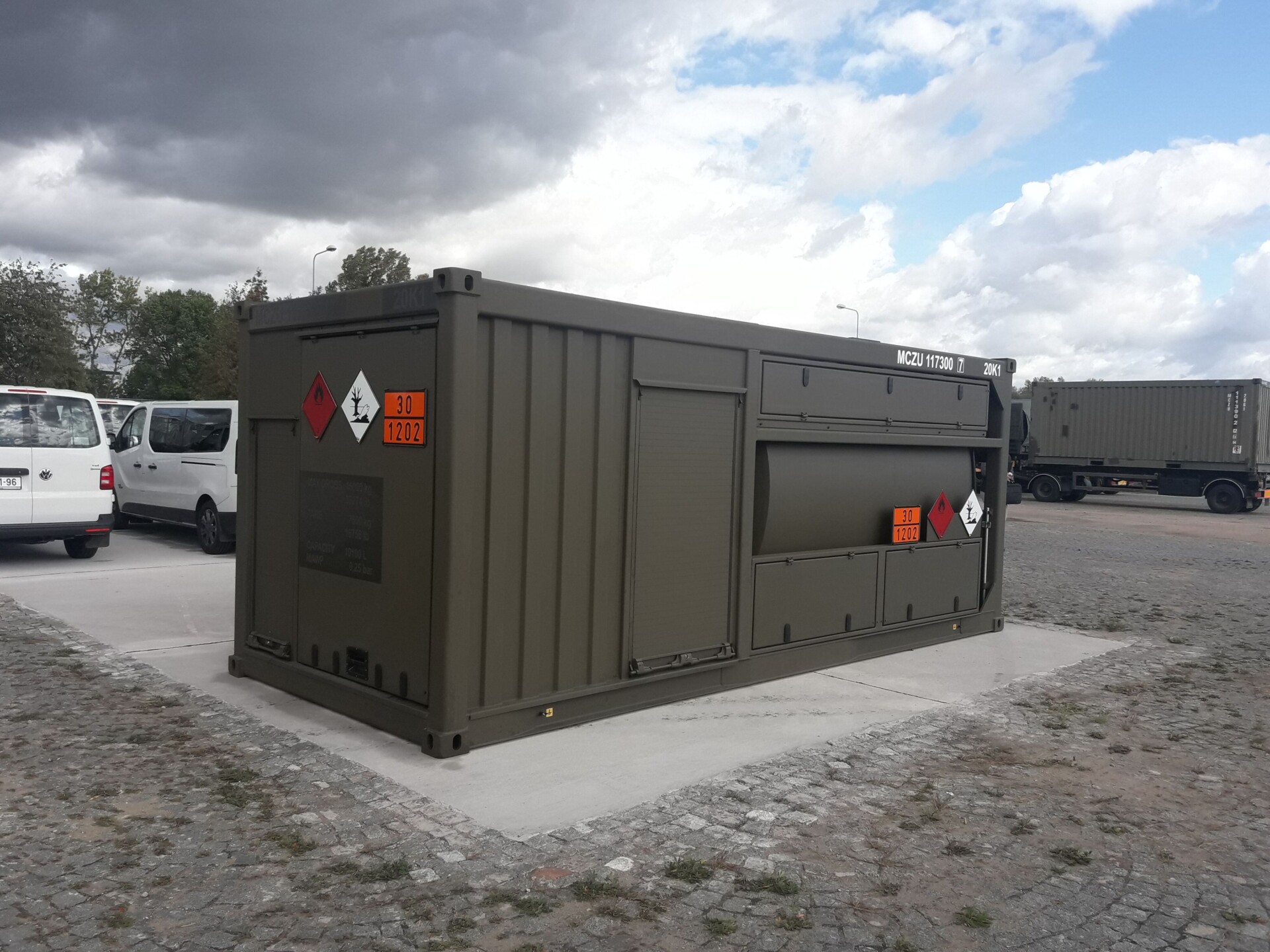

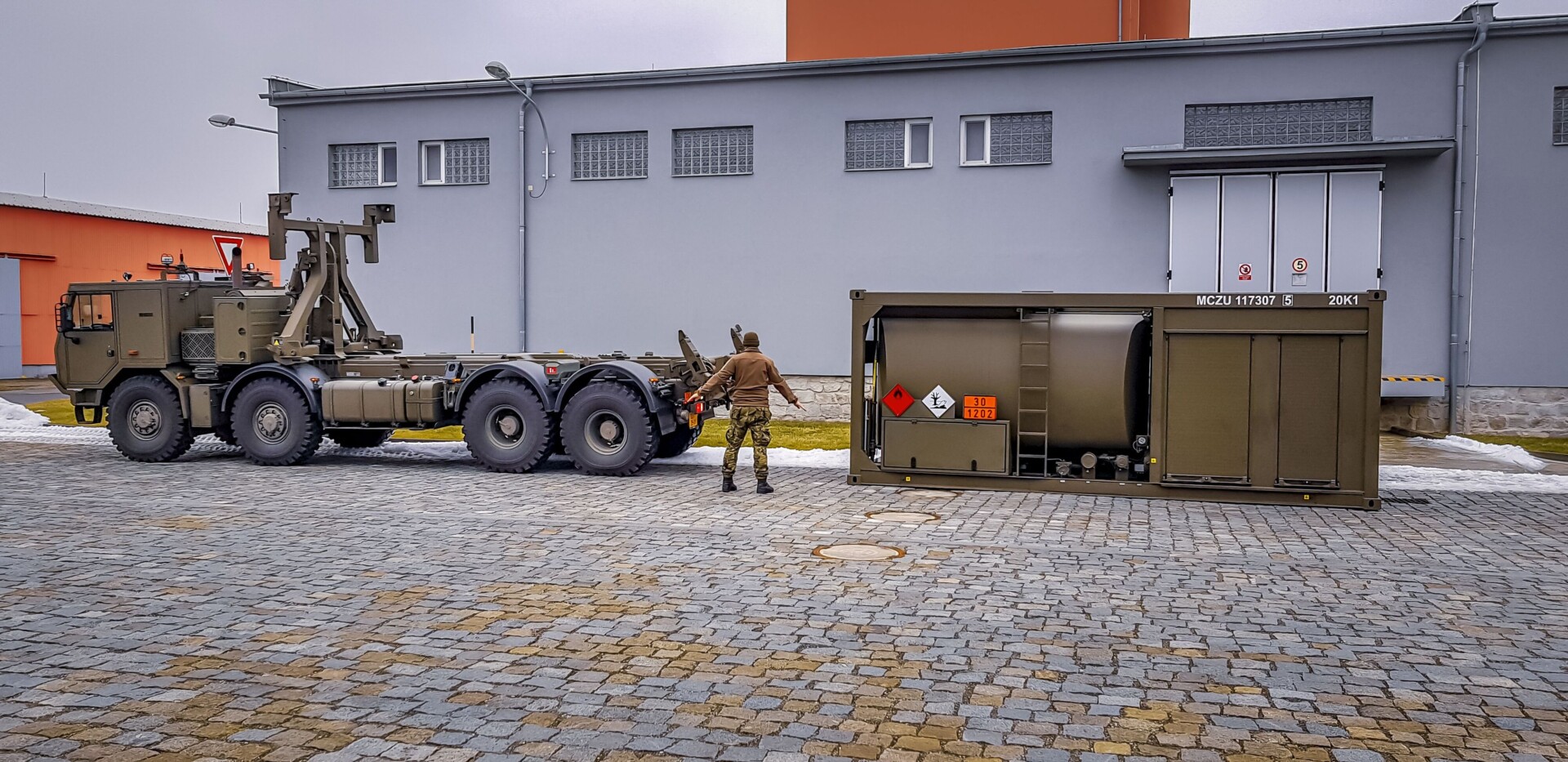

Cisternový kontejner ISO 1C s výdejní skupinou na PHM CN 10KN

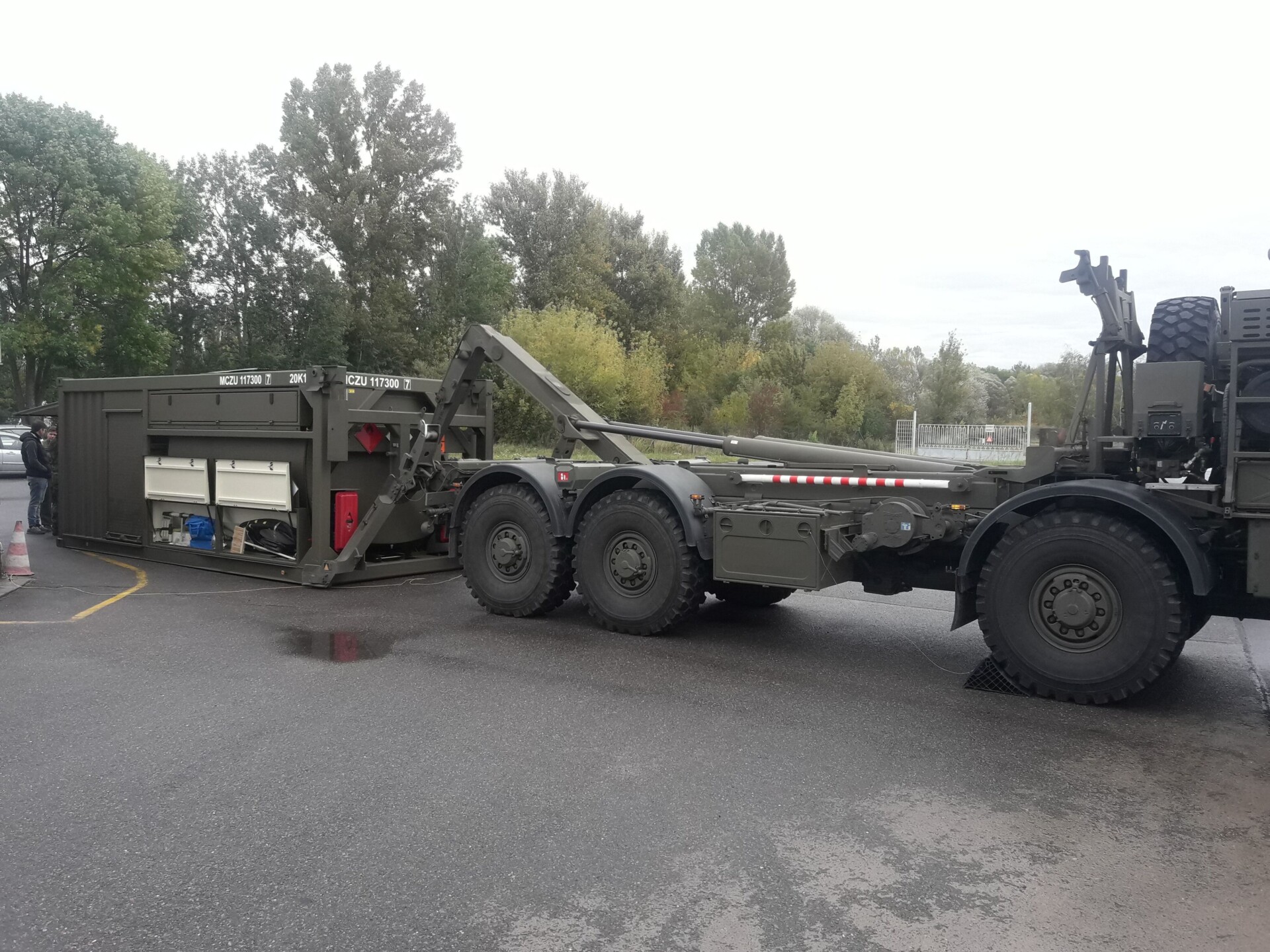

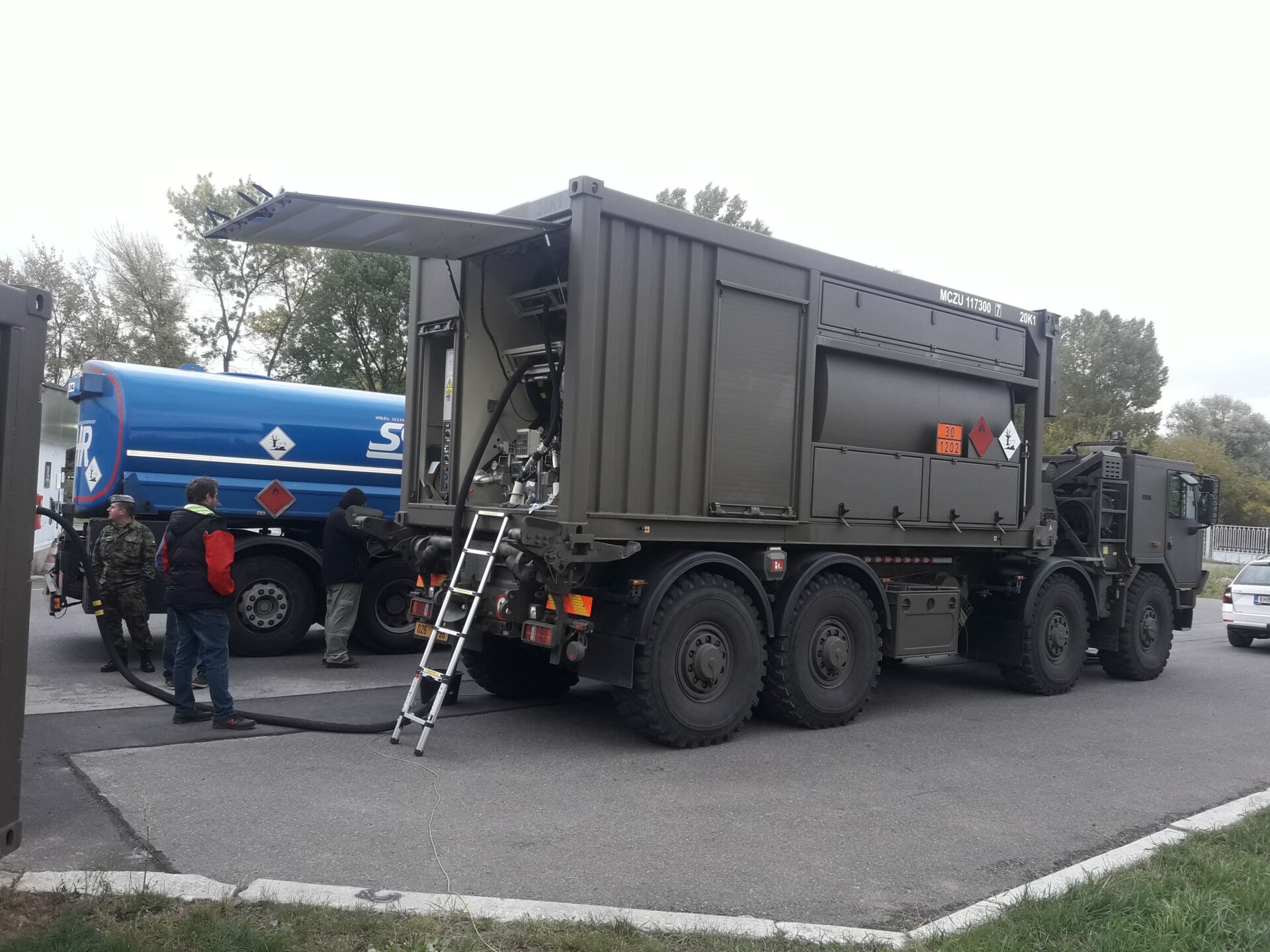

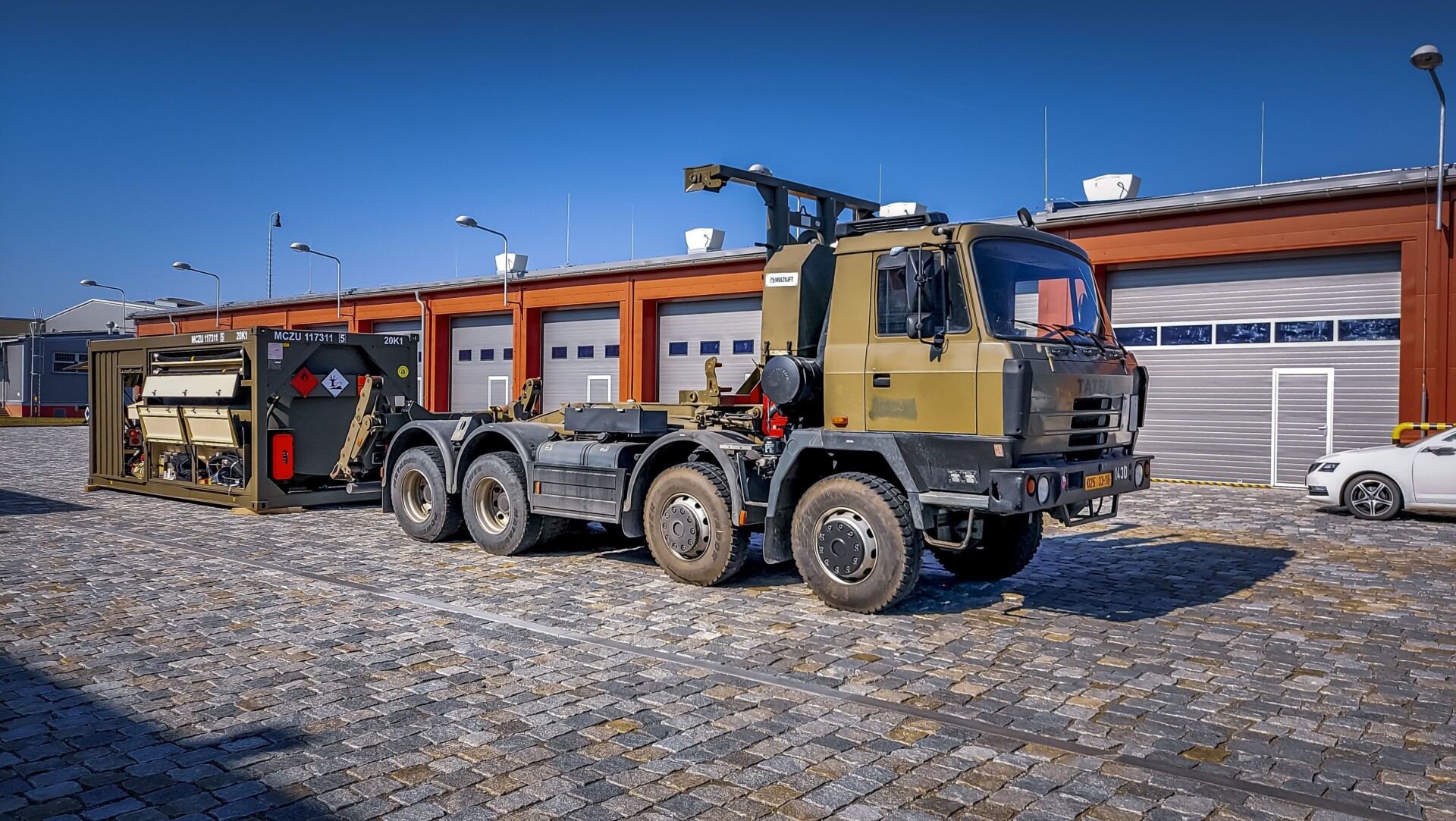

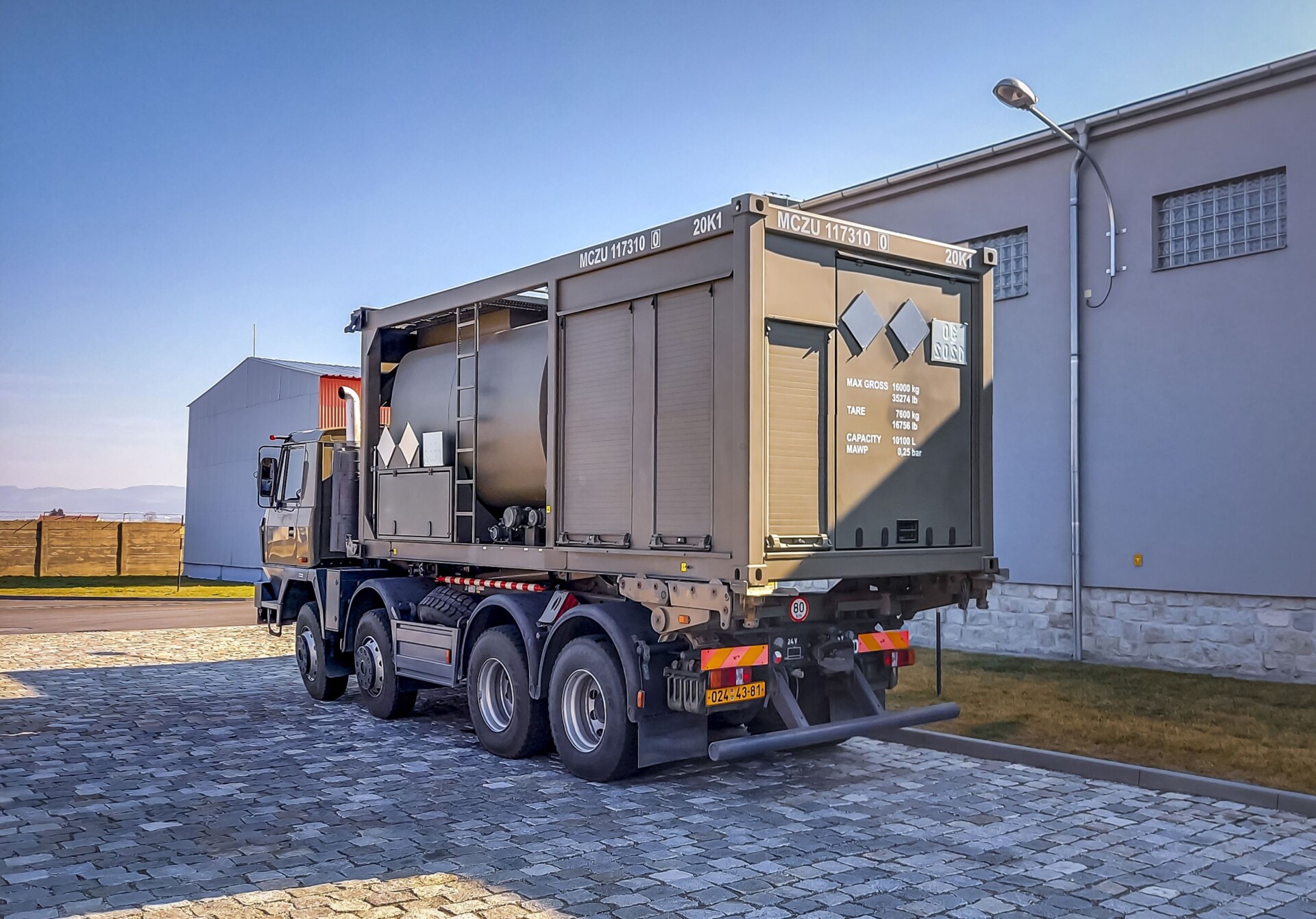

Slouží pro přepravu a k plnění pozemní vojenské a civilní mobilní techniky všemi dostupnými palivy (naftou F-54; benzínem F-67; jednotným palivem NATO JP/F-34) a je schválen pro kombinovanou přepravu tzn. na vozidle vybaveným natahovacím hákovým H – systémem, dále lodí, letadlem a po železnici dle normy CSC a ISO 1496 – 3 a současně je schválen pro přepravu nebezpečných látek dle normy ADR tř. 3 dle statě 6.8. ADR (RID) a elektroinstalace ADR FL.

Konstrukce cisternové nádrže

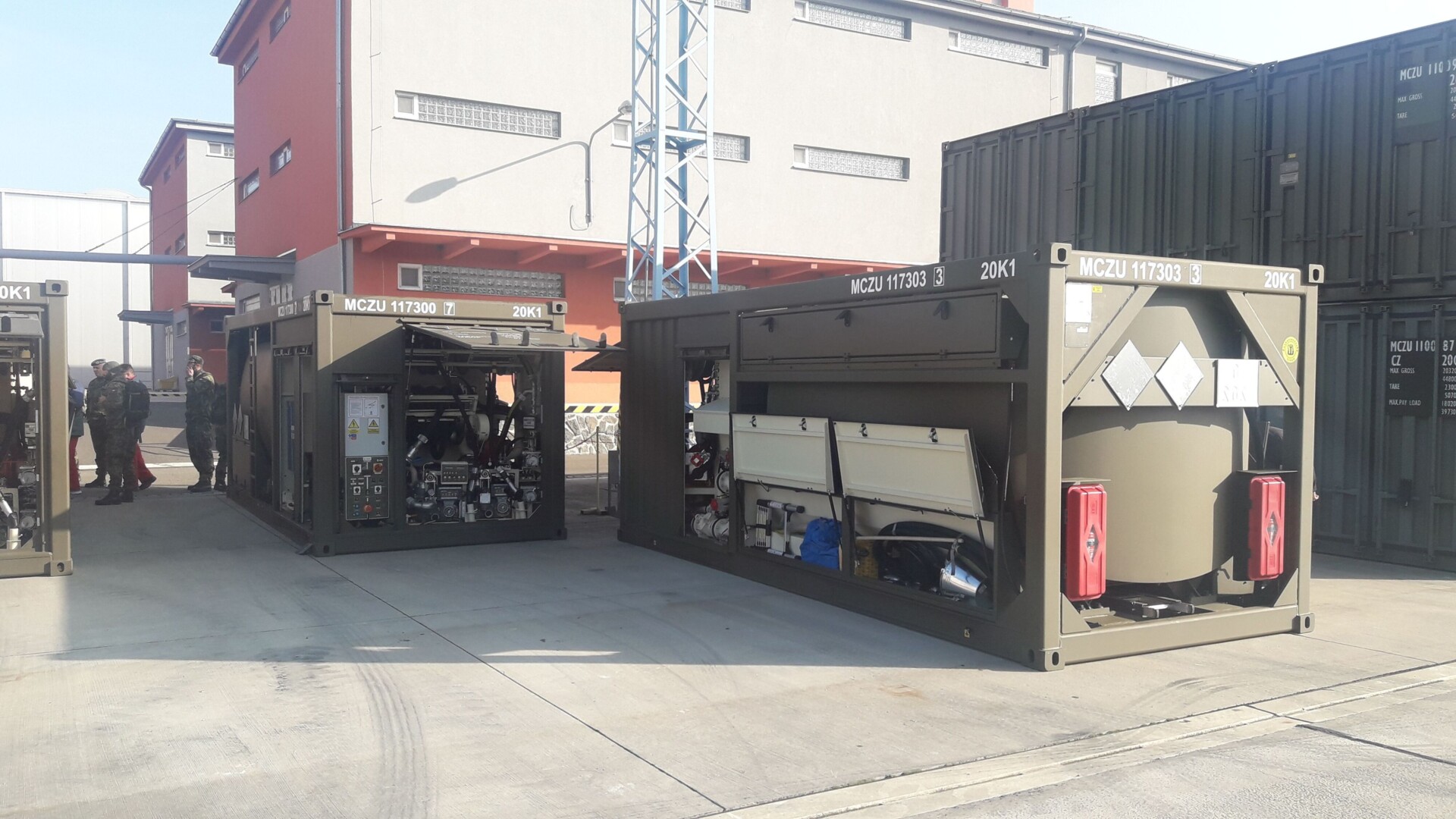

Vlastní konstrukce nádrže je řešena jako dvouplášťová s kontrolou mezi pláště z hlediska ekologických norem. Cisternové nádrže jsou řešeny maximálně se třemi komory, o přepravním objemu 8 000 – 10 000 L, uvnitř nádrže jsou přivařené vlnolamy nebo příčky dle norem ADR, materiál cisterny hliníková slitina H5182 (nebo z nerez oceli AISI 304). Cisterna je osazena bezpečnostními ventily, rekuperací pro možnost spodního a vrchního plnění. Umístění výdejního technologického uzavřeného prostoru v přední části kontejneru v samostatné skříni uzavřené dveřmi.

Výdejní zařízení

2x měřený výdej hydraulicky nebo mechanicky přes torzní pružinu navíjené bubny s hadicemi DN 32 (DN 25), délky 15-30 m, výdejní pistole DN 32 (DN 38; DN 25, DN 20).

Maximální průtok přes obě výdejní větve najednou od 60 – 230 L/min. dle použitých výdejních pistolí.

1x měřený velkovýdej přes hydraulicky navíjený buben s hadicí DN 50, délky 15 -20 m s koncovkou DDC 2“ + víčko

1x měřený velkovýdej přes samostatný vývod s koncovkou DN 3“ a víčkem (MK 3“) nebo přes suchou spojku DDC 2,5“ – výdejní průtok až 400 L/min.

Měření, pohon a elektronické zabezpečení a průmyslové kamery

Max. průtok do 400 L/min. – mechanické počítadlo nebo elektronické s přepočtem na 15°C včetně elektronické tiskárny, možnost napojení s přenosem vydaných dat do konkrétních plněných mobilních vozidel, strojů a zařízení po přihlášení kartou RFID nebo čipem, data jsou přenášena na PC

Za příplatek – mikrofiltry s možností výměny vnitřních vložek od 1,5 až 25 micronů

Možnost odkalení a odběr vzorků z potrubí

Pohon – pomocí elektrocentrály o max. provozním příkonu do 11kW, nebo přímo ze sítě na 400 V

Za příplatek je možné vybavit celý výdejní systém automatickým doplňováním palivových nádrží připojených generátorů s možností sledování důležitých bezpečnostních a funkčních částí včetně vedení evidence odběru paliva se sledováním průmyslových kamer do PC s elektronickou tiskárnou.
