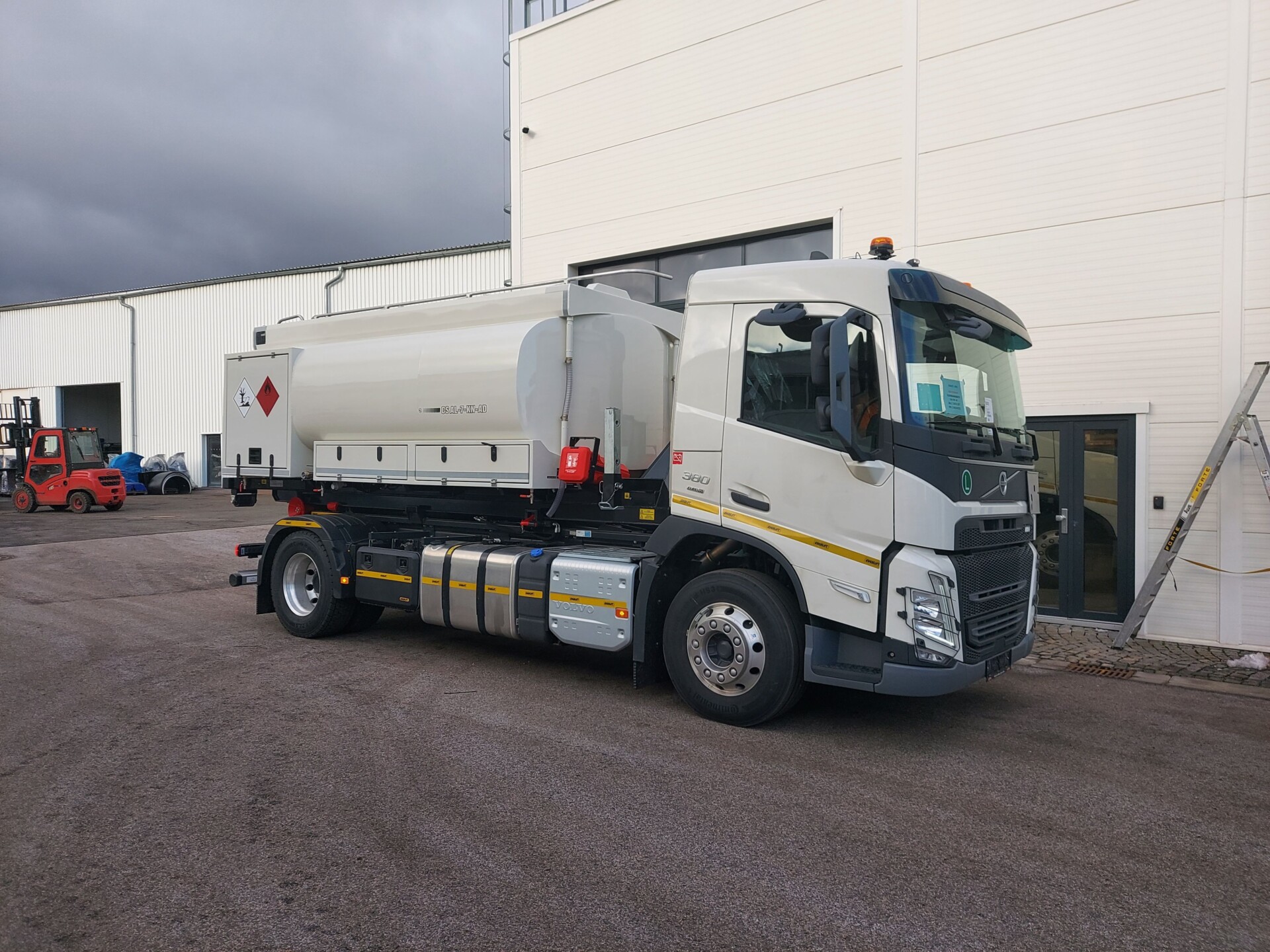

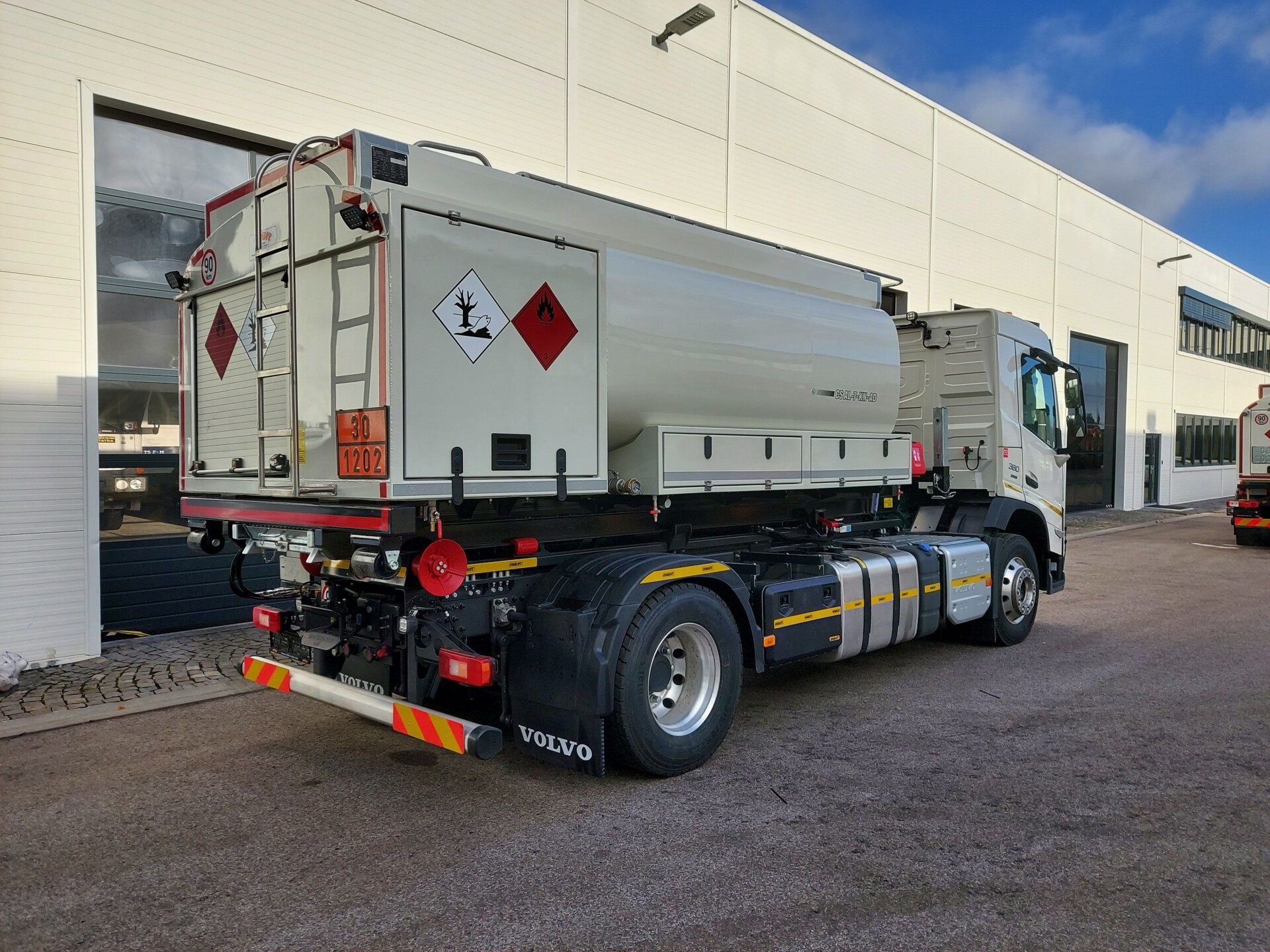

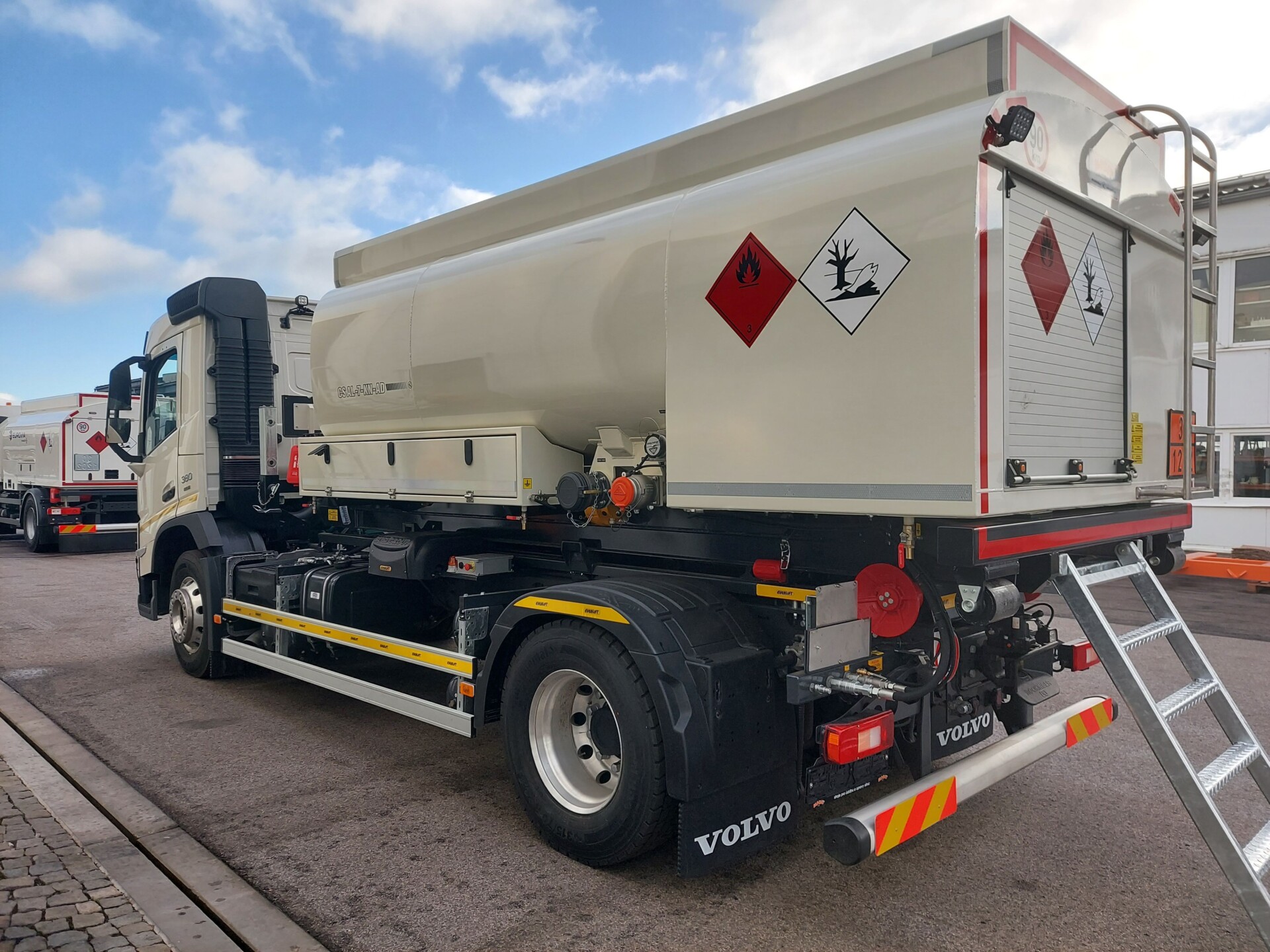

Kontejnery na naftu a AdBlue CSAL 6KN‑AD až CSAL 10KN‑AD

slouží pro přepravu a výdej nafty a AdBlue (popřípadě dalších kapalin) a jsou vybavené natahovacím rámem pro hákové mechanismy o min. hmotnosti 5 až 17 tun, délka rámu cca 4 200 až 6200 mm a výškou oka 1000 nebo 1570 mm dle normy DIN 30720. Je možné je odstavit na libovolnou rovnou plochu s max. sklonem do 3%. Z cisternového servisního kontejneru je možné vydávat pokud je naložený na nosič s hákovým mechanismem nebo volně stojící na volné ploše a odpovídá všem předpisům pro ekologii a přepravu nebezpečných látek dle normy ADR – tř.3 a dle UN 30/1202.

Nádrž na naftu

Vlastní konstrukce nádrže je řešena jako dvouplášťová s kontrolou mezi pláště z hlediska ekologických norem. Cisternové nádrže jsou řešeny maximálně se dvěma komorami, o přepravním objemu 4 000 až 10 000 L, uvnitř nádrže jsou přivařené vlnolamy nebo příčky dle norem ADR, materiál cisterny hliníková slitina H5182 (nebo z nerez oceli AISI 304). Cisterna je osazena bezpečnostními ventily, rekuperací pro možnost spodního a vrchního plnění. Umístění výdejního technologického uzavřeného prostoru v zadní části kontejneru v samostatné skříni uzavřené dveřmi. Technologický prostor je uzavíratelný zamykatelnými roletovými nebo odklopnými zamykatelnými dveřmi.

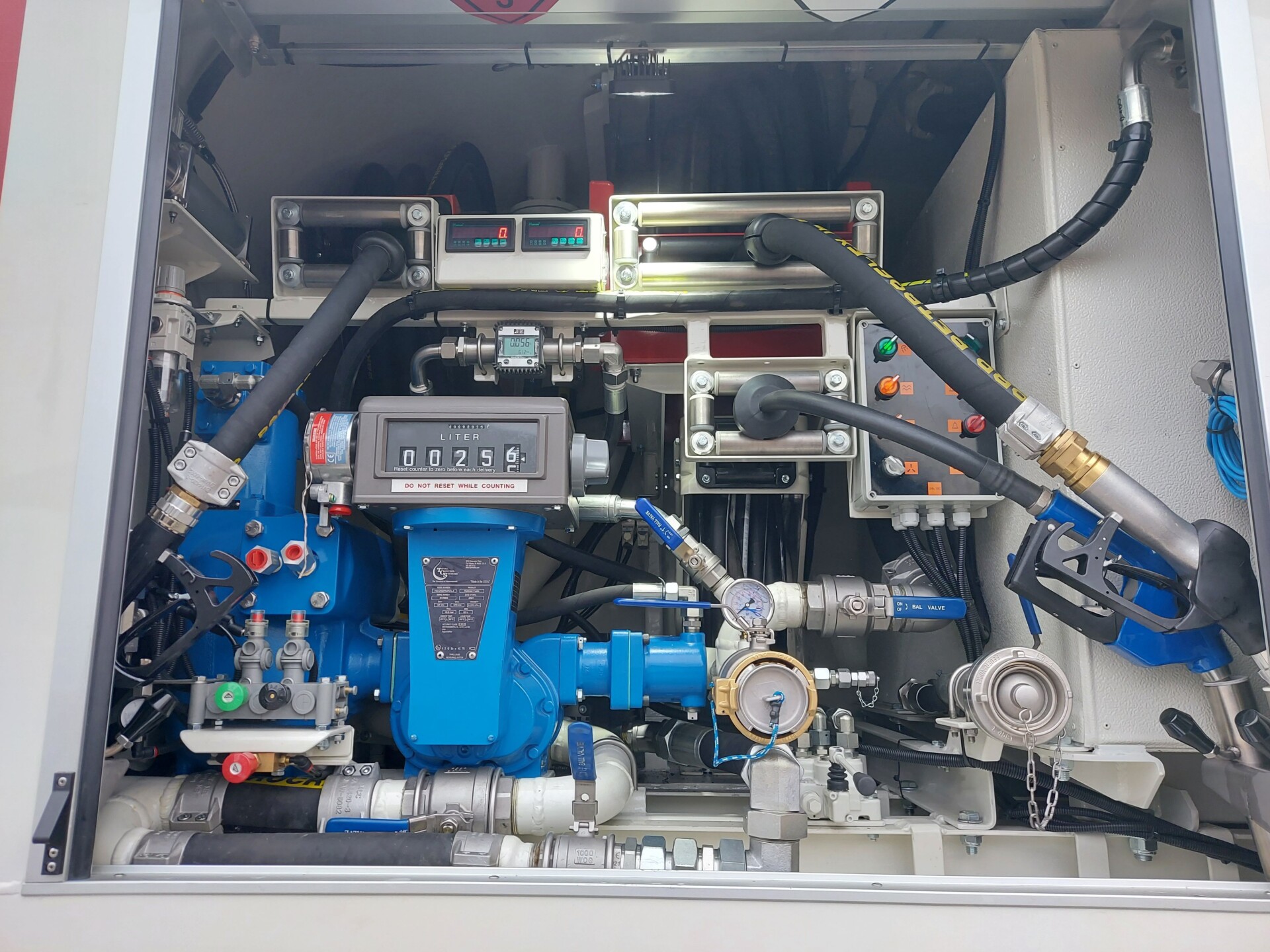

Měřící skupina na naftu

Max. průtok do 500 L./min. – mechanické počítadlo nebo elektronické s přepočtem na 15°C včetně elektronické tiskárny, možnost napojení s přenosem vydaných dat do konkrétních plněných mobilních vozidel, strojů a zařízení po přihlášení kartou RFID nebo čipem na PC.

Výdejní zařízení nafty :

1x měřený výdej přes mechanicky pomocí torzní pružiny, hydraulicky navíjený buben s hadicí DN 32, délky 15-30 m, výdejní pistole DN 32 – průtok 180 – 250 L/min.,

1x měřený výdej přes mechanicky navíjený buben s hadicí DN 25, délka 15 m + pistole DN 20 s automatickým vypínáním ( průtok do 60 L./min.)

1x měřený velkovýdej přes samostatný vývod s koncovkou DN 3“ a víčkem (MK 3“)

Isolovaná nádrž na AdBlue

V samostatné technologické skříni ze zadní části kontejneru je instalovaná dvouplášťová ( za příplatek nepřímo vyhřívaná) nádrž na 200 – 500L AdBlue. Nádrž je osazena tlakovým kalibrovaným čidlem pro možnost okamžitého sledování jejich naplnění a plní se přes koncovku „C“ nebo vrchním hrdlem se zamykatelným víčkem DN 2″. Plnění nádrže je sledované na displeji v technologickém prostoru výdeje, při dosažení 95% je spuštěn zvukový signál.

Výdejní zařízení :

1x měřený výdej přes mechanicky pomocí torzní pružiny nebo hydraulicky navíjený buben s hadicí DN 32, délky 15-30 m, výdejní pistole DN 32 s automatickým vypínáním ( průtok do 180 L/min.),

1x měřený výdej přes mechanicky navíjený buben s hadicí DN 25, délka 15 m + pistole DN 20 s automatickým vypínáním ( průtok do 60 L/min.)

1x měřený velkovýdej přes samostatný vývod s koncovkou DN 3“ a víčkem (MK 3“)

Měření

Max. průtok 200 – 500 L/min. – mechanické počítadlo nebo elektronické s přepočtem na 15°C včetně elektronické tiskárny, možnost napojení s přenosem vydaných dat do konkrétních plněných mobilních vozidel, strojů a zařízení po přihlášení kartou RFID nebo čipem na PC
