Cisternové nástavby na methanol nebo ethanol CN‑3V‑M, CN 16N

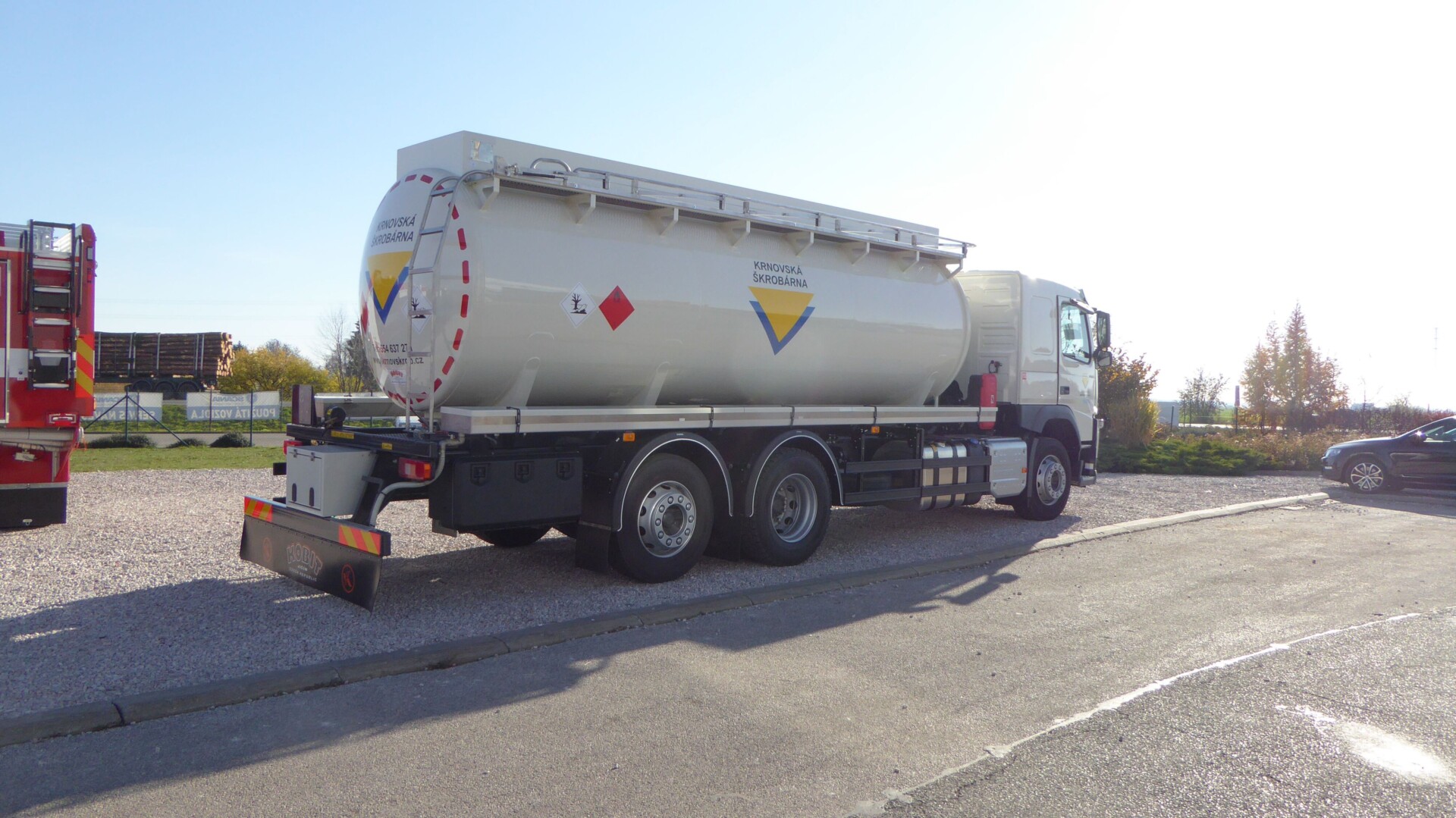

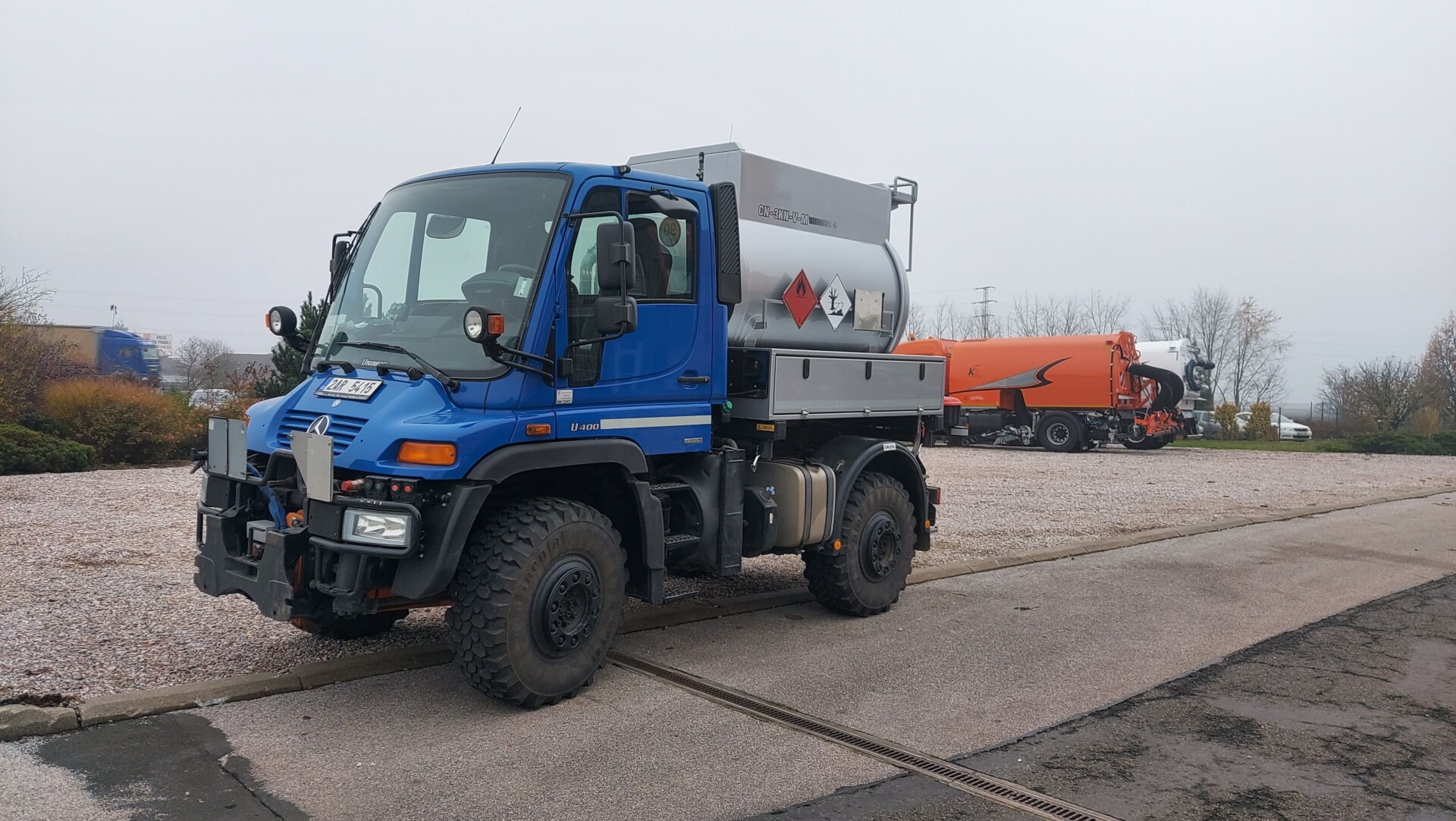

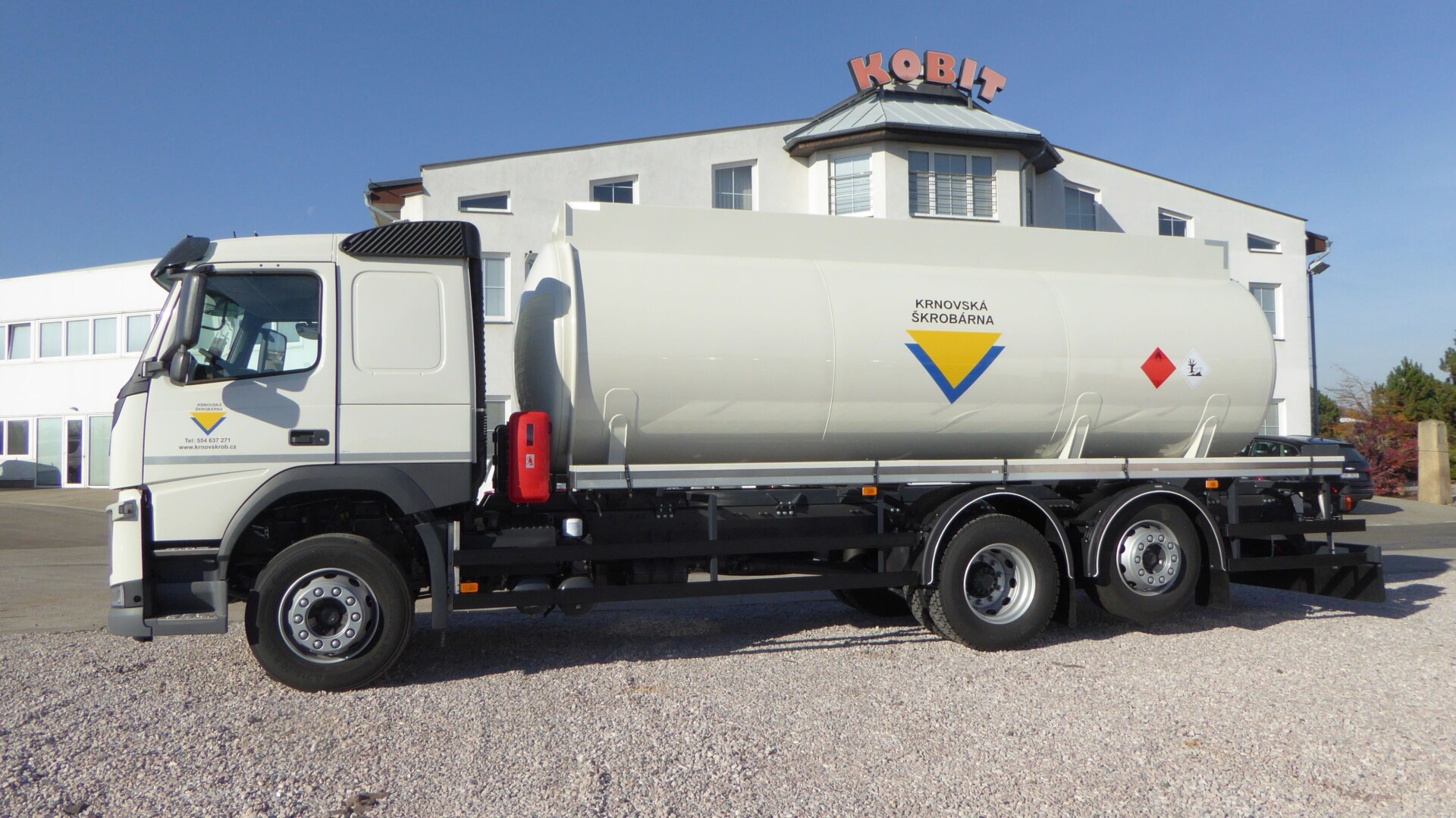

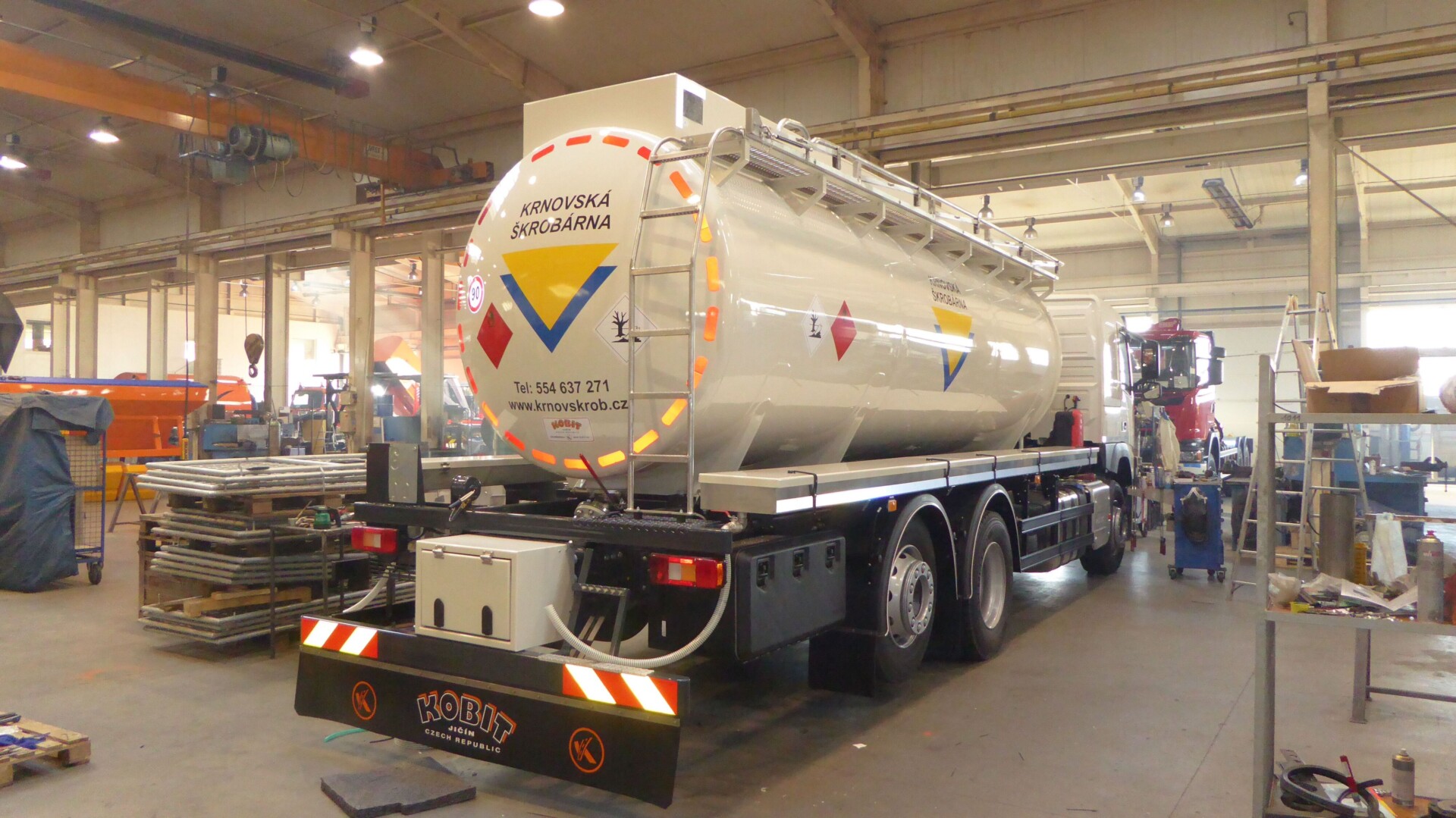

Cisternové nástavby – přepravníky slouží pro přepravu a plnění zemních zásobníků na zemní plyn methanolem nebo na přepravu potravinářského líhu – ethanolu. Konstrukce nástaveb odpovídají všem předpisům pro přepravu nebezpečných látek ADR – tř. 3 UN 336/1230 – pro methanol (pro potravinářský líh a ethanol UN 33/1170). Kompletní nádrže jsou uloženy buď na výměnném rámu pro montáž na nosiče (např. UNIMOG U400) nebo přímo montované pevně na podvozek o užitečné hmotnosti 4,5 až 17 tun.

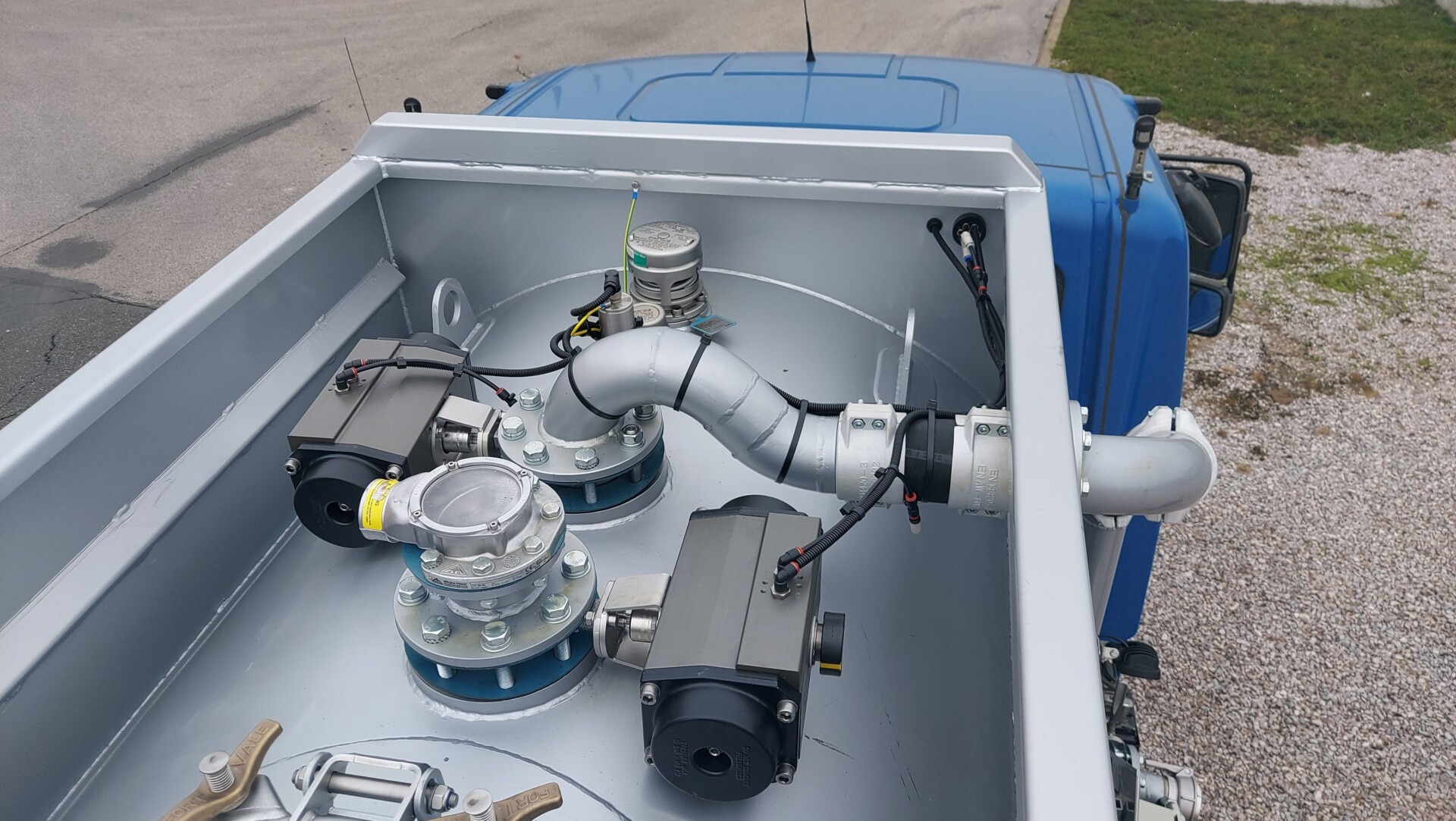

Konstrukce cisternových nádrží mají válcový profil vyrobený dle normy ADR – kód L4BH, design je jednokomorový s vlnolamy o objemu 3000 až 16 000 L. Cisterna je vybavena vrchním tlakovým inspekčním plnícím otvorem DN 500, bezpečnostním přetlakovým a podtlakovým ventilem FORT VALE a případně elektromagnetickou měrnou tyčí pro možnost monitorování okamžitého stavu naplnění nádrže.  Ve vrchní části jsou zvedací manipulační oka pro manipulaci nádrže v prázdném stavu. Ve spodní části je pneumaticky ovládaný patní ventil DN 3″ – FORT VALE a gravitační výpust. Z pravé strany nádrže je ochoz se schůdky.

Výdejní čerpací zařízení za příplatek :

Hydraulicky hnané rotační čerpadlo s možností sání (samoplnění vlastní nádrže) a nucený výdej přes průtočné čerpadlo o max. průtoku do 300 L/min.

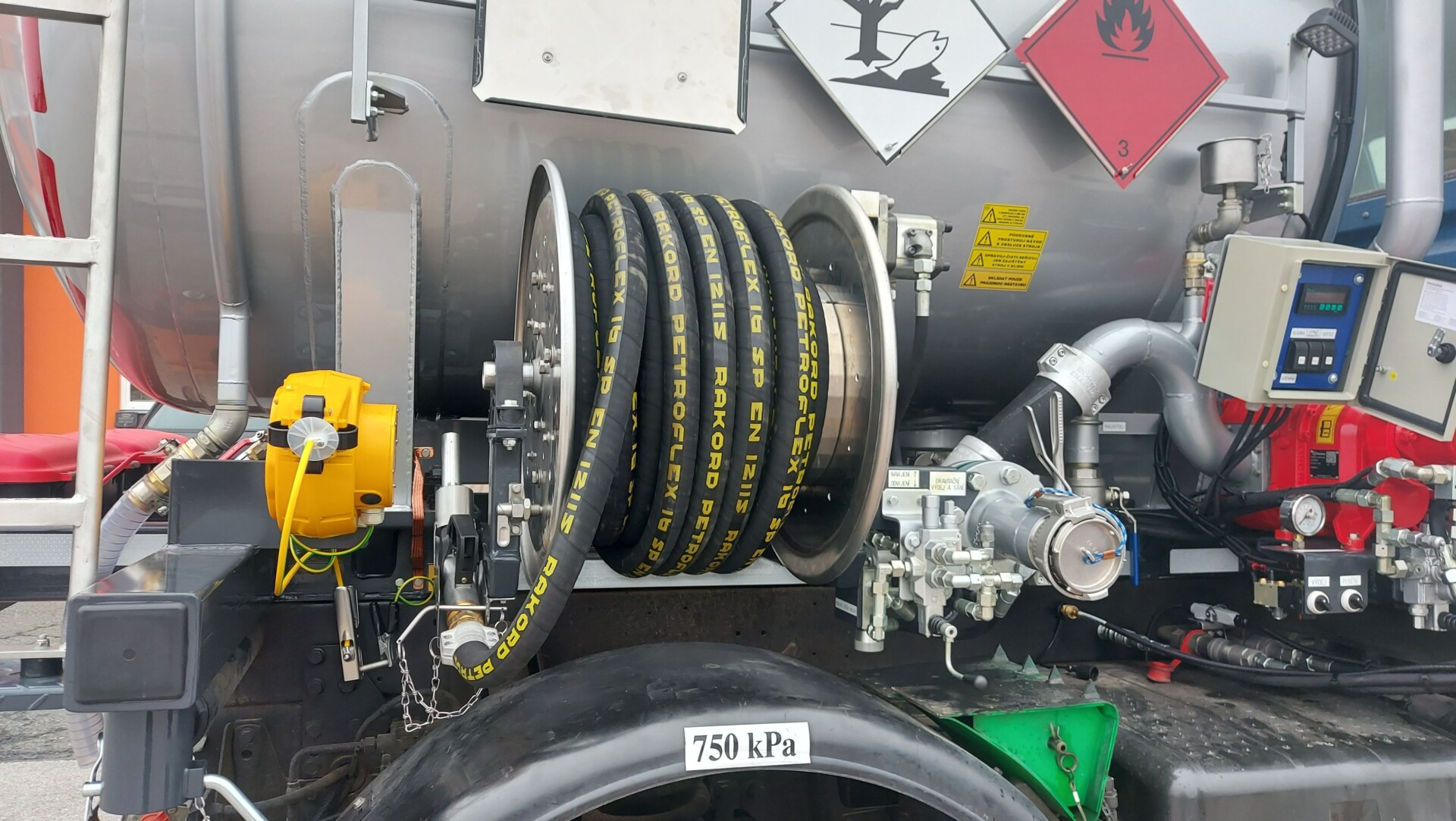

1x měřený výdej přes mechanicky pomocí torzní pružiny, hydraulicky nebo pneumaticky navíjený buben s hadicí DN 32 (38), délky 15-40 m, výdejní pistole DN 32 (38) (průtok 180 – 250 L/min.),

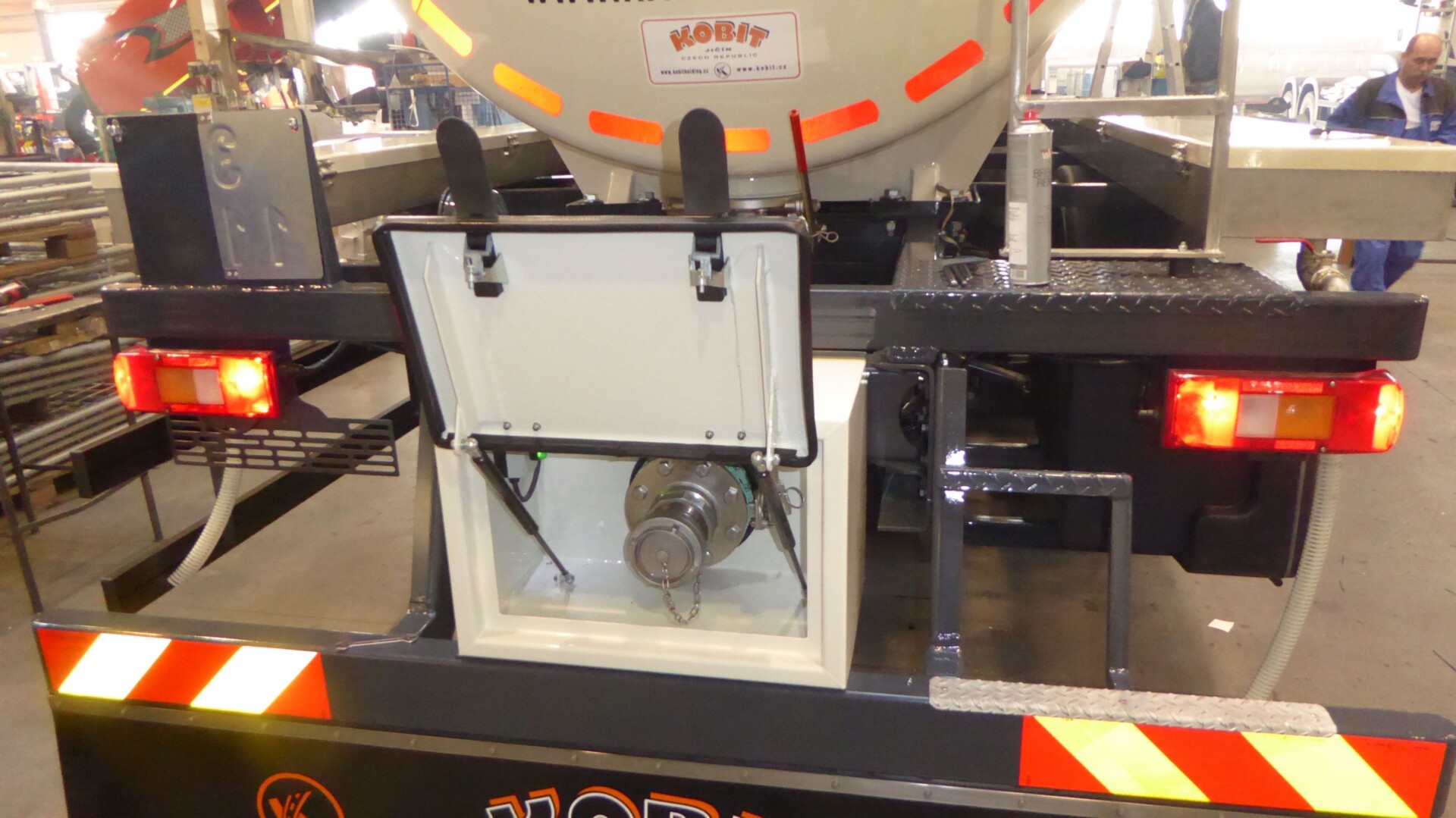

1x měřený velkovýdej přes samostatný vývod s koncovkou DN 3“ a víčkem MK 3“ (průtok do 400L/min.)
