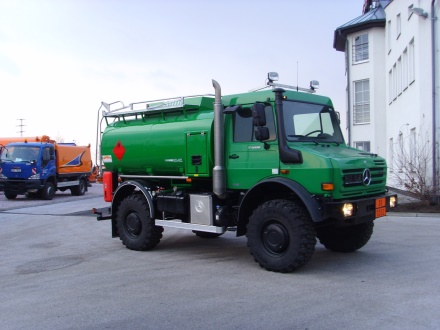

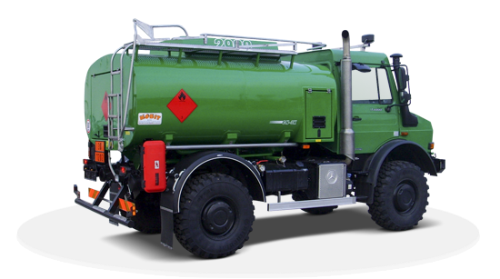

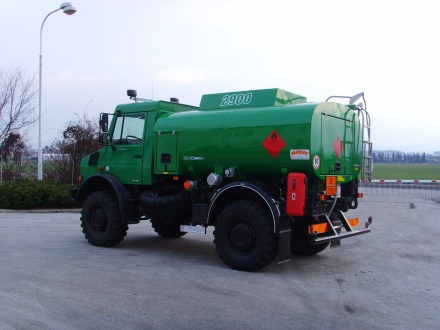

Cisternová nástavba na PHM - CN 3

Použití

Pevná nástavba slouží jako plnič pozemní techniky naftou v těžkém terénu, např. v povrchových dolech, na vodních a rekultivačních stavbách, apod.

Poslat poptávku
Zpět do katalogu

Popis výrobku

Cisternová nástavba odpovídá všem předpisům pro přepravu nebezpečných látek ADR - kód LGBF a je možné ji namontovat pevně na libovolné podvozky o užitečné hmotnosti min. 4,3 tun.

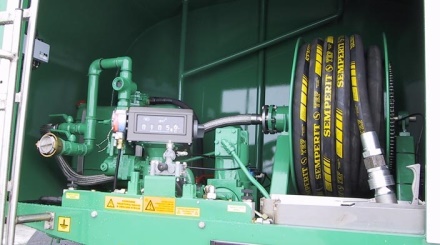

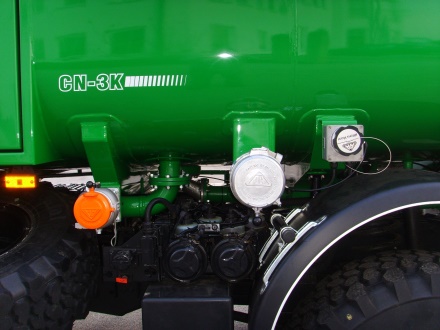

Jednokomorová cisterna kufrovitého tvaru je svařena z nerez oceli AISI 304 o celkovém objemu 3 000 l. Uvnitř nádrže je 1 x vlnolam, ve spodní části cisterny jímka pro montáž patního ventilu, zvedací oka, ve vrchní části bezpečnostní ochoz s inspekčním otvorem DN 20", 2 x drenážní otvory pro odvod úkapů. V přední části svarku nádrže (za kabinou podvozku) je technologický prostor pro umístění kanistrů na oleje nebo benzín, vak ADR a další příslušenství. V zadní části nástavby je další technologický prostor pro umístění měřiče, hrubého filtru bubnu s hadicí a pistolí, včetně pneumatického panelu pro ovládání celé cisternové nástavby. Technologické prostory jsou uzavíratelné zamykatelnými roletovými dveřmi nebo dveřmi otevíranými přes plynové vzpěry.

Technické parametry

Geometrický objem / počet komor / počet vlnolamů 3 000 l / 1 komora / 1 x vlnolam
Materiál nádrže nerez ocel AISI 304
Mechanicky navíjený buben pomocí zkrutné pružiny s hadicí průměr hadice DN 32, délka 15 m
1 x vývod pro velkovýdej kulový kohout DN 2" s koncovkou MK 2" + víčko
1 x ultramalovýdej kulový kohout DN 1" se suchou spojkou DN 1" pro připojení extra hadice s pistolí DN 1"
Palivové čerpadlo max. jmenovitý průtok do 500 l/min.
Vrchní plnění přes vrchní plnící otvor se zamykatelným poklopem DN 250 mm
Průtočný měřič s mechanickým počítadlem max. průtok do 500 l/min.
Sledování okamžitého stavu hladiny v nádrži display v kabině vozidla
