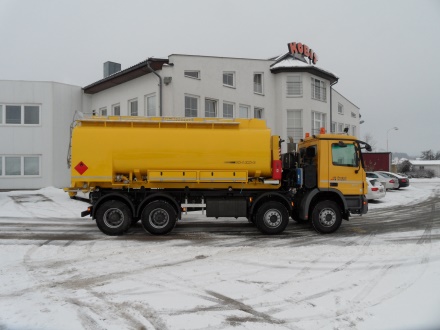

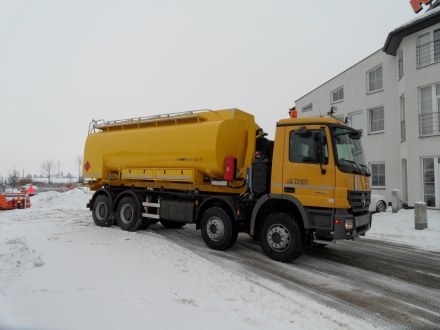

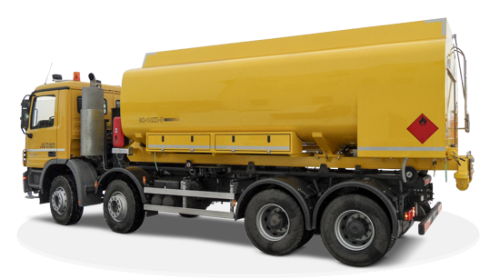

Kontejnerová cisternová nástavba na PHM - CN 14KN-D

Použití

Cisternová kontejnerová nástavba slouží pro přepravu a výdej nafty nebo lehkých topných olejů na nosiči, který je vybavený natahovacím hákovým mechanismem o min. hmotnosti 17 tun.

Popis výrobku

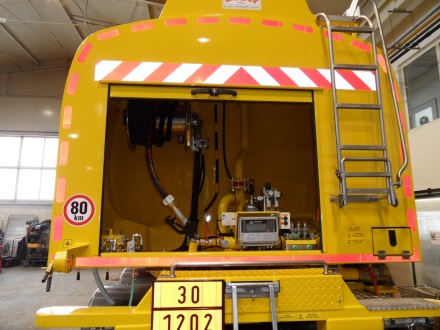

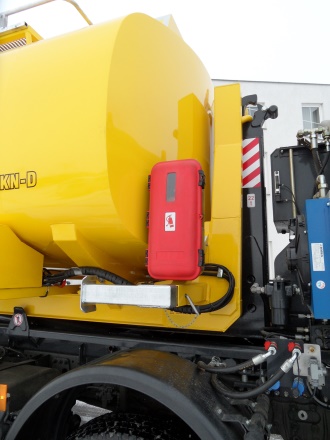

Jednokomorová dvouplášťová cisterna s technologií umístěnou v zadní části, celkový objem 14 500 l, uvnitř nádrže 2 x vlnolam, materiál cisterny - hliníková slitina H 5182 nebo z oceli ST 37, ve spodní části cisterny jímka DN 4“ pro montáž patního ventilu, zvedací oka, ve vrchní části bezpečnostní ochoz s inspekčním otvorem DN 20", 2 x drenážní otvory pro odvod úkapů, v zadní části svarku nádrže technologický prostor pro umístění měřiče s pulzérem, 1 x buben s hadicí DN 1" - délka 15 m a 1 x buben s hadicí DN 11/4" - délka 15 m včetně pistolí. Dále je v technologické části umístěn elektricky poháněný kompresor z vnějšího zdroje na 400 V, pneumatické membránové čerpadlo a kompletní ovládání nástavby s elektronickou čtečkou na čipové karty s možností automatického přenosu dat. V přední části nádrže je samostatná uzamykatelná skříň na umístění příslušenství. V přední části kontejneru jsou podpěrné nohy pro vyrovnání celé kontejnerové nástavby na volné ploše.

Technické parametry

Geometrický objem / počet komor / počet vlnolamů 14 500 l / 1 komora / 2 x vlnolam
Materiál nádrže hliníková slitina H 5182 nebo z oceli ST 37
Mechanicky navíjený buben s hadicí průměr hadice DN 11/4", délka 15 m + pistole DN 11/4" (výdej do 120 l/min.)
Mechanicky navíjený buben s hadicí průměr hadice DN 1", délka 15 m + pistole DN 1" (výdej do 50 l/min.)
Palivové membránové čerpadlo max. jmenovitý průtok do 180 l/min.
Kompresor pohon elektrický - 400 V

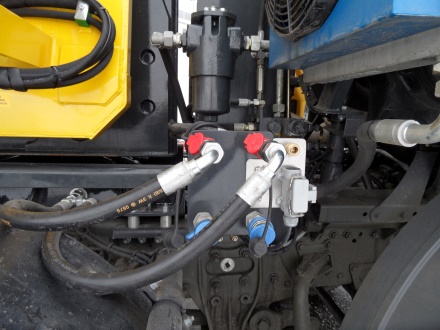

Palivové čerpadlo poháněné hydraulicky od hydraulického okruhu pro natahovacím mechanismus jmenovitý výkon do 400 l/min.
Spodní plnění 1 x API DN 4" s VOC systémem
Průtočný měřič s mechanickým počítadlem a pulzérem Total Control systém, počítadlo Veeder Root a display, identifikace výdeje pomocí čtecího zařízení na čipové karty, možnost datového přenosu včetně softwaru
Plovákové elektromagnetické měrné tyče okamžité sledování naplnění paliva v nádrži
Barevné provedení dle vzorníku RAL
Požadavky na přípojný nosič nosič musí odpovídat normě ISO DIN 14505 s výškou háku 1 570 mm, délkou rámu 6 000 mm a min. nosností 17 tun
