Plnič letadel a vrtulníků - CN 6K PL

Použití

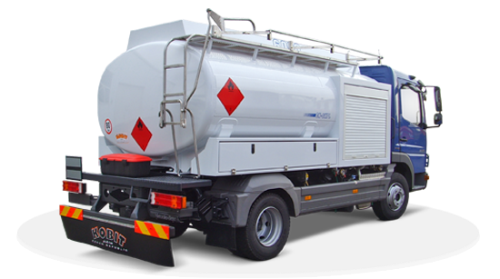

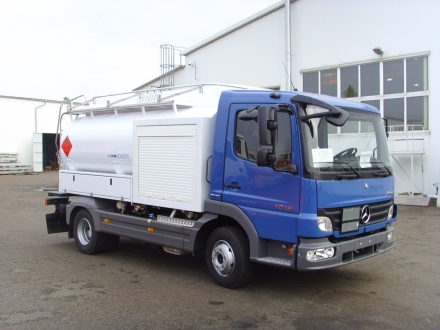

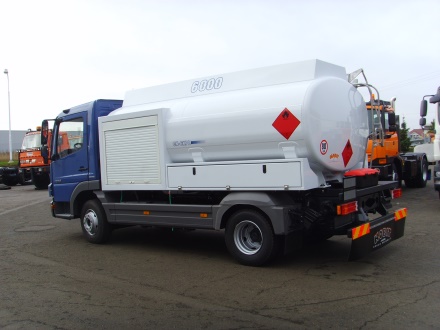

Cisternová nástavba slouží jako mobilní plnič letadel a vrtulníků JET A1 otevřeným způsobem, tj. přes výdejní pistoli.

Popis výrobku

Cisternová nástavba odpovídá všem předpisům pro přepravu nebezpečných látek ADR - kód LGBF a je možné ji namontovat pevně na libovolné podvozky o užitečné hmotnosti min. 7,2 tun.

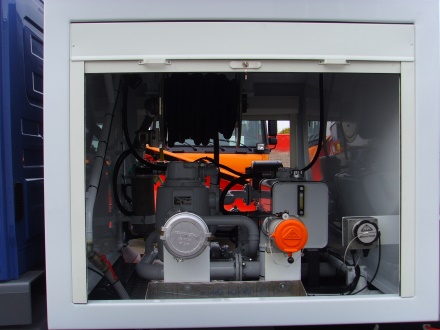

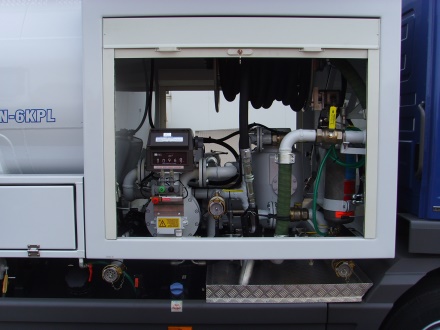

Cisterna je jednokomorové konstrukce o celkovém objemu 6 300 l, uvnitř nádrže je 1 x vlnolam, materiál cisterny - hliníková slitina H 5182, ve spodní části cisterny jímka pro montáž patního ventilu, zvedací oka, ve vrchní části bezpečnostní ochoz s inspekčním otvorem DN 20", 2 x drenážní otvory pro odvod úkapů. V přední části svarku nádrže (za kabinou podvozku) se nachází technologický prostor pro umístění měřiče,1 x mikrofiltru Parker VF – 61C, vložka: 1 x FO-614PLF5, dvouzávitový buben s hadicí a pistolí včetně pneumatického panelu pro ovládání celé cisternové nástavby. Technologický prostor je uzavíratelný zamykatelnými roletovými dveřmi po obou stranách cisterny.

Technické parametry

Geometrický objem / počet komor / počet vlnolamů 6 300 l / 1 komora / 1 x vlnolam
Materiál nádrže hliníková slitina H 5182
Pneumaticky navíjený dvouřadý buben s hadicí průměr hadice DN 32, délka 25 m + pistole DN 11/4" (výdej do 120 l/min.)
Palivové čerpadlo poháněné hydraulicky max. jmenovitý průtok do 500 l/min.
Spodní plnění koncovka dle norem DDC - DN 3" (male), 1 x API DN 4" s VOC systémem

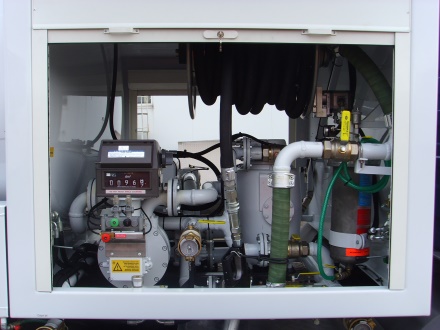

Průtočný měřič s mechanickým počítadlem a impulzérem počítadlo Veeder Root a display s kompenzací teploty na 15 °C + elektronická tiskárna v kabině řidiče, možnost připojení na odemykání cisterny pomocí čipových karet včetně přenosu dat pomocí GSM brány

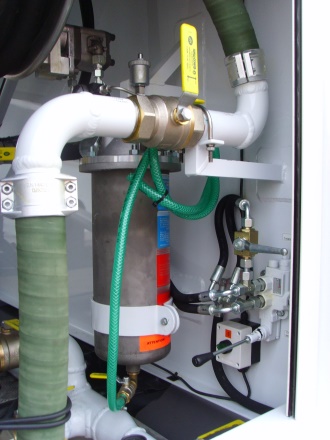

Filtrace 1 x Mikrofilter VF – 61C, s vložkou: 1 x FO-614PLF5 včetně odkalení a odběr vzorků
Elektromagnetická plováková tyč okamžité sledování naplnění paliva v nádrži včetně automatického uzavření klapkového ventilu při plnění přes externí nádrž
Barva dle přání
