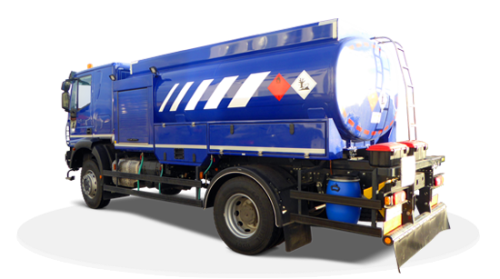

Plnič letadel a vrtulníků - CN 8K PL

Použití

Cisternová nástavba slouží jako mobilní plnič letadel a vrtulníků JET A1 otevřeným způsobem, tj. přes výdejní pistoli.

Popis výrobku

Cisternová nástavba odpovídá všem předpisům pro přepravu nebezpečných látek ADR - kód LGBF a je možné ji namontovat pevně na libovolné podvozky o užitečné hmotnosti min. 9 tun.

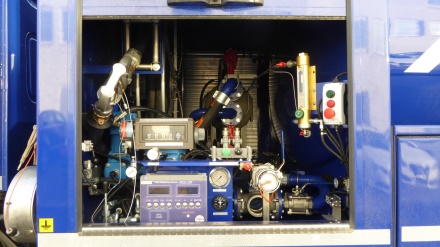

Cisterna je jednokomorové konstrukce o celkovém objemu 8 300 l uvnitř nádrže je 1 x vlnolam, materiál cisterny - hliníková slitina H 5182, ve spodní části cisterny jímka pro montáž patního ventilu, zvedací oka, ve vrchní části bezpečnostní ochoz s inspekčním otvorem DN 20", 2 x drenážní otvory pro odvod úkapů. V přední části svarku nádrže (za kabinou podvozku) se nachází technologický prostor pro umístění měřiče, 1 x Filterwaterseparator HV - 1422 s 1 x FO-629A3 vložkou, dvouzávitový buben s hadicí a pistolí včetně pneumatického panelu pro ovládání celé cisternové nástavby. Technologický prostor je uzavíratelný zamykatelnými roletovými dveřmi po obou stranách cisterny.

Technické parametry

Geometrický objem / počet komor / počet vlnolamů 8 300 l / 1 komora / 1 x vlnolam
Materiál nádrže hliníková slitina H 5182
Pneumaticky navíjený dvouřadý buben s hadicí průměr hadice DN 38, délka 25 m + pistole DN 1 1/2" (výdej do 180 l/min.)
Palivové čerpadlo poháněné hydraulicky max. jmenovitý průtok do 500 l/min.

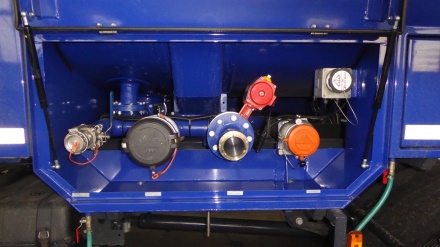

Spodní plnění koncovka dle norem DDC - DN 3" (male), 1 x API DN 4" s VOC systémem
Průtočný měřič s mechanickým počítadlem a impulzérem počítadlo Veeder Root a display s kompenzací teploty na 15 °C + elektronická tiskárna v kabině řidiče, možnost připojení na odemykání cisterny pomocí čipových karet včetně přenosu dat pomocí GSM brány
Filtrace 1 x Filterwaterseparator HV - 1422 s 1 x FO-629A3 vložkou včetně odkalení a odběr vzorků
Elektromagnetická plováková tyč okamžité sledování naplnění paliva v nádrži včetně automatického uzavření klapkového ventilu při plnění přes externí nádrž
Barva dle přání
