Plnič pozemní techniky - CN 8A

Použití

Plnič pohonných hmot slouží pro výdej a transport dieselu a lehkého topného oleje, nebo jiných paliv dle normy F-34 kompatibilní s NATO STANAG 3747.

Poslat poptávku
Zpět do katalogu

Popis výrobku

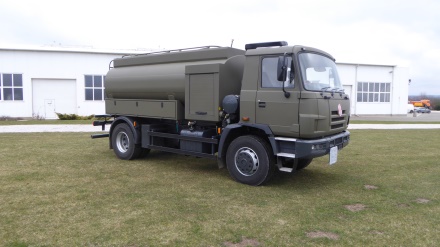

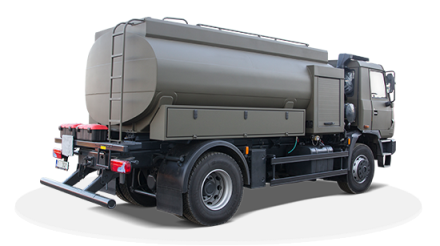

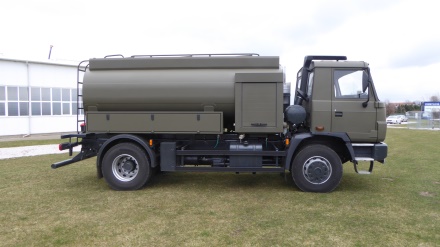

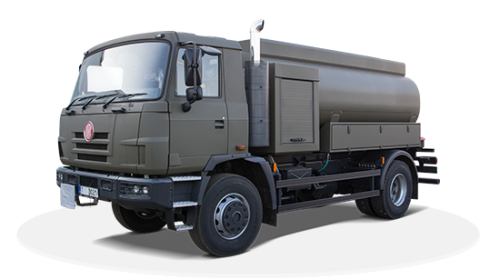

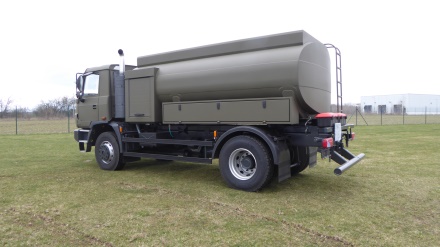

Cisternová nástavba namontovaná na podvozek TATRA 815 4x4 je jednoduché konstrukce s předním technologickým prostorem, který je zamykatelnými roletovými dveřmi z obou stran a umožňuje svojí výškou přepravu bezpečně po železnici a na lodích. Odpovídá normám pro přepravu nebezpečných látek ADR - kód LGBF.

Cisterna je jednokomorová svařena z oceli ST 37 o celkovém přepravním objemu cca 8 000 l vybavená jednim vlezem s uzamykatelným poklopem bezpečnostním ventilem, odvodem par, elektronickým plovákovou tyčí pro okamžité sledování stavu hladiny v nádrži ( za příplatek kompletním spodním plněním včetně senzoru proti přeplnění). Ve spodní části nádrže je umístěn pneumaticky ovládaný patní ventily. Za kabinou je technologická skříň zamykatelná dvěma roletovými dveřmi pro umístění umístění armatur a měřících a výdejních zařízen.

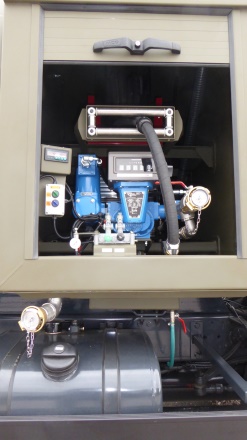

Ve svařené technologické skříni za kabinou jsou umístěny armatury: hrubý filtr, 1 měřič o max. jmenovitém průtoku do 500 l/min. , 1 až 2 mechanicky nebo pneumaticky navíjené bubny s hadicemi DN 11/4" - délka 10 - 25 m s pistolemi ( max. průtok do 120 l/min.).

Technické parametry

Geometrický objem / počet komor / počet vlnolamů 8 400 l / 1 komora / 1 x vlnolam
Materiál nádrže ocel ST 37 ( za příplatek hliníková slitina)
Čerpadlo 1 x palivové čerpadlo s automatickým bypassem ( max. jmenovitý průtok do 500 l/min.) - Alfons Haar
Navijáky pro výdej 1 až 2 mechanicky nebo pneumaticky navíjené bubny s hadicemi DN 11/4" - délky od 10 - 25 m s pistolí DN 11/4", max. průtok přes hadice do 120 l/min.

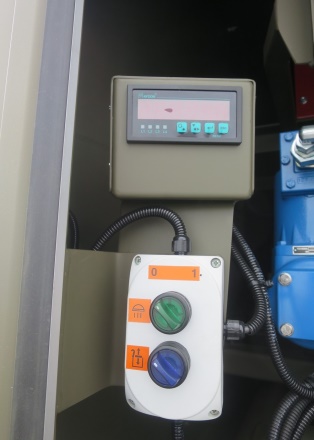

Měřič 1 x mechanický měřič s počítadlem Veeder Root s mechanickou nebo elektronickou řídící hlavou ( za příplatek s displaji s možností monitoringu výdeje a přenosu dat )
Plnění nádrže z externího zdroje možnost plnění nádrže z externí nádrže přes vlastní čerpadlo a jeden měřič nebo přímo přes externí čerpadlo bez měření
Spodní plnění ( za příplatek) 1 x suchá spojka API 4", odvod par - koncovky CAMLOCK 4" ve spodní části cisterny
Funkce cisternové nástavby 1 x samostatně měřený výdej přes hadici DN 11/4" včetně výdejních pistolí, 1 x gravitační neměřený velkovýdej plombovaný, spodní plnění vlastní nádrže přes vlastní čerpadlo nebo neměřené přes externí čerpadlo, ( za příplatek - spodní plnění přes externí čerpadlo na terminálu , sání použitého paliva přes měřič), vrchní plnění přes inspekční otvor s vlezem , přečerpávání z jedné nádrže do druhé bez použití vlastní nádrže
Barva nástavby khaki zelená
