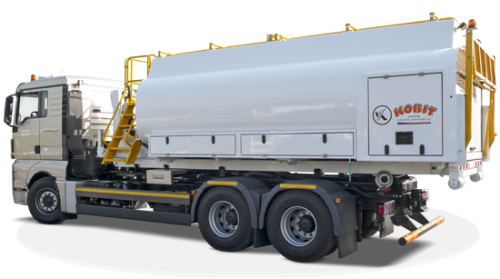

Servisní kontejnerový cisternový modul - CN 11KN-D

Použití

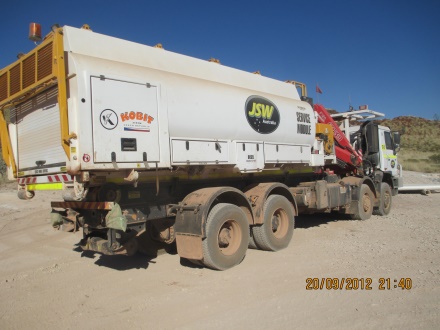

Cisternový kontejnerový dvouplášťový servisní modul slouží jako plnič pro důlní, stavební a zemní stroje ropnými čistými látkami (motorovou naftou, čistými oleji, chladící kapalinou a vodou).

Poslat poptávku
Zpět do katalogu

Popis výrobku

Výdej z kontejnerové cisterny je možný na hákovém natahovacím nosiči dle normy DIN 30722 s min. užitečnou hmotností 17 tun nebo z odstavené nástavby na zpevněné ploše.

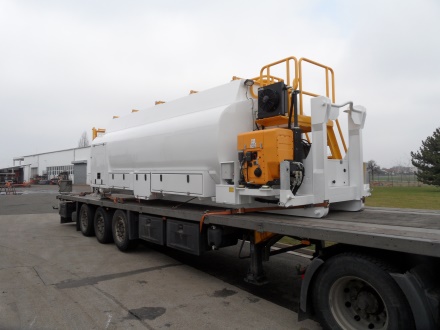

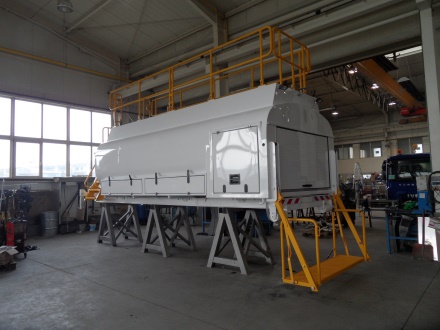

Pohon všech čerpadel je zajištěn samostatným diesel agregátem nebo od hydraulického pohonu kontejnerového nosiče. Cisternovou kontejnerovou nástavbu tvoří celokovový svarek kufrovitého průřezu včetně ochozu a ochranných zábran na armatur, zkonstruovaný a vyrobený dle mezinárodní normy o přepravě nebezpečných látek ADR, kód LGBF – dle bodu 4.3.4.1 a odpovídající zvláštním předpisům TE7, TE19 dle bodu 6.8.4. s označením UN 30/1202. Vlastní cisterna je šesti komorová dvouplášťová kufrového tvaru o celkovém objemu 11 500 l (přepravní objemy 8 000 l nafta, 2 x 500 l čisté oleje, 1 x 500 l chladící kapalina, 1 x 500 l špinavé oleje a 1000 l voda), uvnitř naftové komory 1 x vlnolam, materiál cisterny - nerez ocel AISI 304, zvedací oka, ve vrchní části cisterny v bezpečnostní vaně.

Technické parametry

Geometrický objem / počet komor / počet vlnolamů 11 500 l / 6 komor (nafta 8 000 l, 2 x 500 l - čisté oleje, 1 x 500 l chladící kapalina, 1 x 500 l špinavé oleje, 1x 1 000 l voda) / 1 x vlnolam v naftové komoře
Materiál nádrže nerez ocel AISI 304

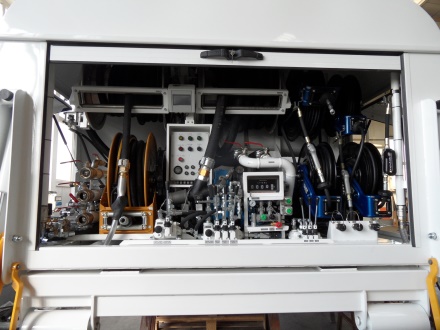

Nafta - 8000 l čerpadlo o jmenovitém výkonu do 480 l/min., 1 x hydraulicky navíjený buben s hadicí DN 1 1/2" - 15 m, tlaková koncovka Wiggins, 1 x průměr hadice DN 1" - 15 m, pistole DN 1", 1 x mechanický měřič s počítadlem
Čisté oleje - 2 x 500 l 2 x čerpadlo na čisté oleje o jmenovitém výkonu do 20 l/min., 2 x mechanicky navíjený buben s hadicí DN 3/4", délka 15 m + výdejní pistole, 2 x měřič s digitálním displayem + pulzer (možnost připojení na Fuel management systém)
Špinavé oleje - 1 x 500 l 1 x rotační čerpadlo na sání a výdej špinavých olejů o jmenovitém výkonu do 40 l/min., 1 x mechanicky navíjený buben s hadicí DN 1", délka 15 m + koncovka
Voda - 1 x 1000 l 1 x tlakové čerpadlo na mytí o jmenovitém výkonu do 30 l/min., tlak 140 bar, 1 x mechanicky navíjený buben s hadicí DN 1/2", délka 15 m + pistole na mytí, 1 x koncovka pro připojení externí hadice typ "C"
Vzduch - hydraulicky hnaný kompresor max. tlak do 10 bar, 1 x buben s hadicí DN 3/8" - délka 15 m + koncovka
Orientační měření hladiny v nádrži elektronické plovákové tyče pro orientační sledování hladiny v každé komoře
Pohon diesel motor s hydraulickým čerpadlem + kompletní hydraulickým okruhem
Rozměry (délka x šířka x výška) 7 000 mm x 2 300 mm x 2 200 mm
Hmotnost kontejneru cca 4 000 kg
