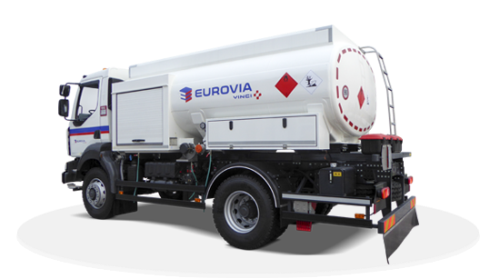

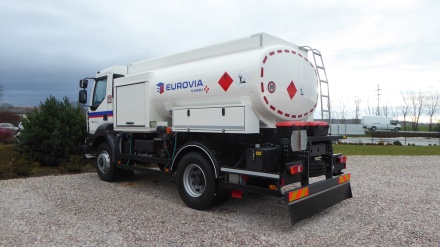

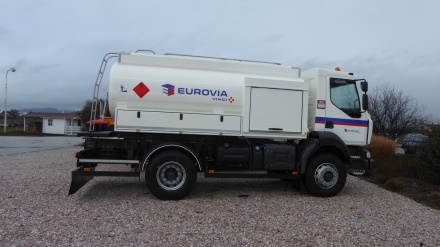

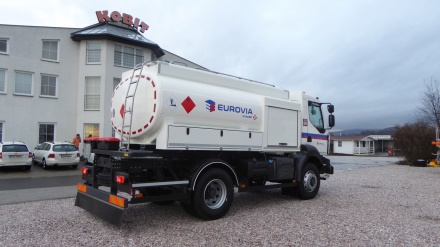

Servisní plnič nafty a AdBlue - CSAL 7-AD

Použití

Nástavba slouží k přepravě a plnění stavebních strojů, vozidel a dalších strojů naftou a AdBlue.

Popis výrobku

Cisternová nástavba odpovídá všem předpisům pro přepravu nebezpečných látek ADR - kód LGBF a je možné ji namontovat pevně na libovolné podvozky o užitečné hmotnosti min. 8 tun (celková hmotnost např. 15 tun v provedení vozidla 4x4).

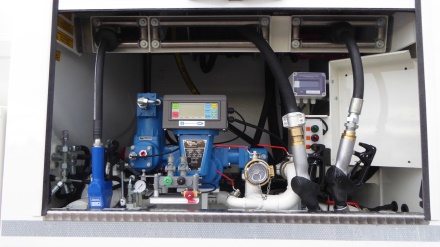

Jednokomorová, celkový objem 7 300 l , uvnitř nádrže 1 x přepážka, materiál cisterny - hliníková slitina H 5182, ve spodní části cisterny jímka pro montáž patního ventilu, zvedací oka, ve vrchní části bezpečnostní ochoz s inspekčním otvorem DN 20", 2 x drenážní otvory pro odvod úkapů. V přední části svarku se nachází technologie plnění a výdeje a dále naftové technologie, tzn. měřiče, hrubý filtr, bubny s hadicemi a pistolemi včetně pneumatického panelu pro ovládání celé cisternové nástavby. Na levé straně technologického prostoru je umístěna isolovaná nerezová samostatná nádrž na AdBlue o objemu cca 400 l, z pravé strany je pak vyveden buben s hadicí a pistolí včetně měřiče na AdBlue. Technologický prostor je uzavíratelný zamykatelnými odklopnými dveřmi na plynové vzpěry.

Technické parametry

Geometrický objem / počet komor / počet vlnolamů 7 300 l / 1 komora / 1 x vlnolam
Materiál nádrže hliníková slitina H 5182
Hydraulicky navíjený buben s hadicí průměr hadice DN 32, délka 25 m + pistole
Mechanicky navíjený buben pomocí zkrutné pružiny s hadicí průměr hadice DN 1", délka 15 m + pistole
1 x vývod pro velkovýdej kulový kohout DN 2" s koncovkou MK 2" + víčko
Palivové čerpadlo poháněné hydraulicky od PTO podvozku max. jmenovitý průtok do 500 l/min.
Vrchní plnění přes vrchní plnící otvor se zamykatelným poklopem DN 250 mm
Spodní plnění 1 x API 4" spojka, Koncovka Gossler na odvod par + bisenzor a Eurospojka dle normy VOC
Průtočný měřič elektronická hlava s kompenzací teploty a přepočtem na 15 °C, pro možnost připojení k přenosu dat
Technologie stáčení a plnění AdBlue v technologickém prostoru za kabinou na levé straně je umístěna nerezová isolovaná nádrž o objemu 400 l na AdBlue včetně elektricky poháněného čerpadla o výkonu do 15 l/min., filtru, a na zkrutnou pružinu navíjeného bubnu s hadicí DN 3/4" + pistole; nádrž je opatřena tlakovým snímačem pro monitorování okamžitého stavu hladiny a plní se z externího zdroje přes koncovku MK 2" nebo vrchním plnícím hrdlem
