Servisní plnič nafty, AdBlue a vody do odstřikovačů - CSAL 8-ADVO

Použití

Nástavba slouží pro přepravu a k plnění stavebních strojů, vozidel a dalších strojů naftou, AdBlue a vodou do odstřikovačů.

Poslat poptávku
Zpět do katalogu

Popis výrobku

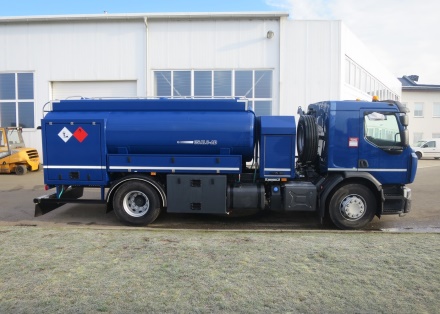

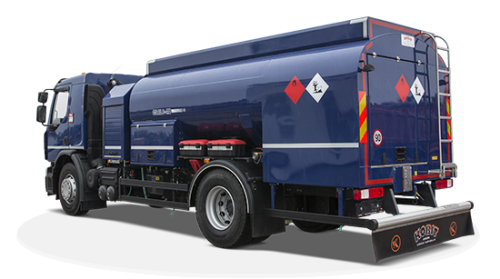

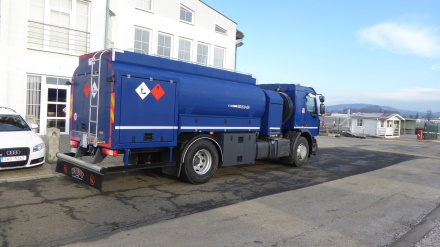

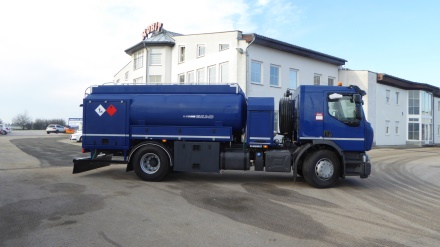

Cisternová nástavba odpovídá všem předpisům pro přepravu nebezpečných látek ADR- kód LGBF a je možné ji namontovat pevně na libovolné podvozky o užitečné hmotnosti min. 12 tun (celková hmotnost 18 tun v provedení vozidla 4x2).

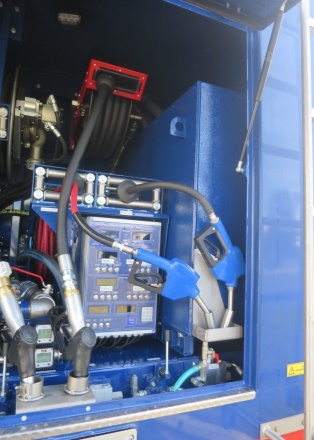

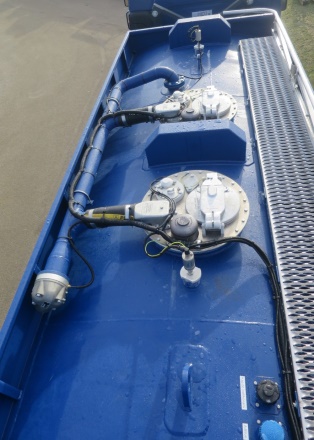

Cisterna je dvoukomorová o celkovém objemu 8 300 l (1 x 3000 l, 1 x 5000 l), uvnitř nádrže 1 x přepážka, materiál cisterny - hliníková slitina H 5182, v zadní technologické skříni je dále umístěna nerezová isolovaná samostatná nádrž na 500 l, AdBlue a 120 l vody do ostřikovačů. Ve spodní části hliníkové nádrže jsou jímky pro montáž patních ventilů, ve vrchní části nádrže je bezpečnostní ochoz s inspekčními otvory DN 20", oka pro zvedání nádrže, 2 x drenážní otvory pro odvod úkapů, v zadní části svarku je kompletní technologie pro plnění a výdejní stojany včetně měřičů pro všechny kapaliny. Technologický prostor je uzaváratelný zamykatelnými odklopnými nebo roletovými dveřmi.

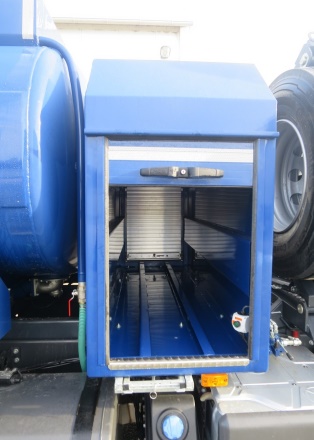

Za kabinou podvozku jsou umístěny hydraulicky zvedané držáky na 2 rezervní kola a samostatná hliníková skříň na přepravu různých pomocných stavebních materiálů, bezpečnostních kuželů, značek apod. Skříň je zavíraná z obou stran zamykatelnými roletovými dveřmi.

Funkce cisternové nástavby
  • plnění nádrže přes vrchní zamykatelné hrdlo DN 250 mm, spodní plnění na terminálech přes API spojku 4" a samoplnění přes vlastní čerpadlo
  • přečerpávání z jedné nádrže do druhé bez použití vlastní cisterny
  • plnění strojů naftou přes měřič a navinutou hadici délky 25 m na bubnu s pistolí DN 11/4" , plnění strojů naftou přes měřič a navinutou hadici na buben délky 15 m s pistolí DN 1", velkovýdej - přes výdejní hrdlo s kulovým ventilem DN2" a koncovkou MK 3" ihned za měřičem
  • vypouštění nádrže gravitačně bez měřiče ( plombovaný vývod), 1 x orientačně měřený výdej příměsy AdBlue přes mechanicky navíjený buben s hadicí DN 3/4" - délka 15m + pistole a 1 x orientačně měřený výdej vody do odstřikovačů včetně mechanicky navíjeného bubnu s hadicí DN 1/2" - délky až 15 m s pistolí , plnění isolované nádrže AdBlue i vodou do odstřikovačů spodem přes externí čerpadlo nebo vrchním nalévacím hrdlem
  • monitorování plnění nádrže se sledováním všech výdejních kapalin. Jestliže dosáhne plnění maxima, spínání alarmu a visuální signalizace

Technické parametry

Geometrický objem / počet komor / počet vlnolamů 8 300 l / 2 komora / 1 x přepážka
Materiál nádrže hliníková slitina H 5182
Hydraulicky navíjený buben s hadicí průměr hadice DN 32, délka 25 m + pistole
Mechanicky navíjený buben pomocí zkrutné pružiny s hadicí průměr hadice DN 1", délka 15 m + pistole
1 x vývod pro velkovýdej kulový kohout DN 2" s koncovkou MK 2" + víčko
Palivové čerpadlo poháněné hydraulicky od PTO podvozku max. jmenovitý průtok do 500 l/ min.
Vrchní plnění přes vrchní plnící otvor se zamykatelným poklopem DN 250 mm
Spodní plnění 2 x API 4" spojka, Koncovka Gossler na odvod par + bisenzor a Eurospojka dle normy VOC
Průtočný měřič elektronická hlava s kompenzací teploty a přepočtem na 15°C , pro možnost připojení k přenosu dat
Technologie výdeje a plnění AdBlue a vody do odstřikovačů V technologickém prostoru v zadní části nádrže je umístěna nerezová isolovaná nádrž o objemu 500 l na AdBlue včetně elektricky poháněného čerpadla o výkonu do 15 l/min., filtru a na zkrutnou pružinu navíjený buben s hadicí DN 3/4" + pistole a 120 l nádrží na vodu do odstřikovačů se samonavíjecím bubnem, hadicí a pistolí na výdej včetně měřiče s možností přenosu dat, nádrž je opatřena tlakovými snímači pro monitorování okamžitého stavu hladin a plní se z externího zdroje přes koncovku MK 2" nebo vrchním plnícími hrdly
